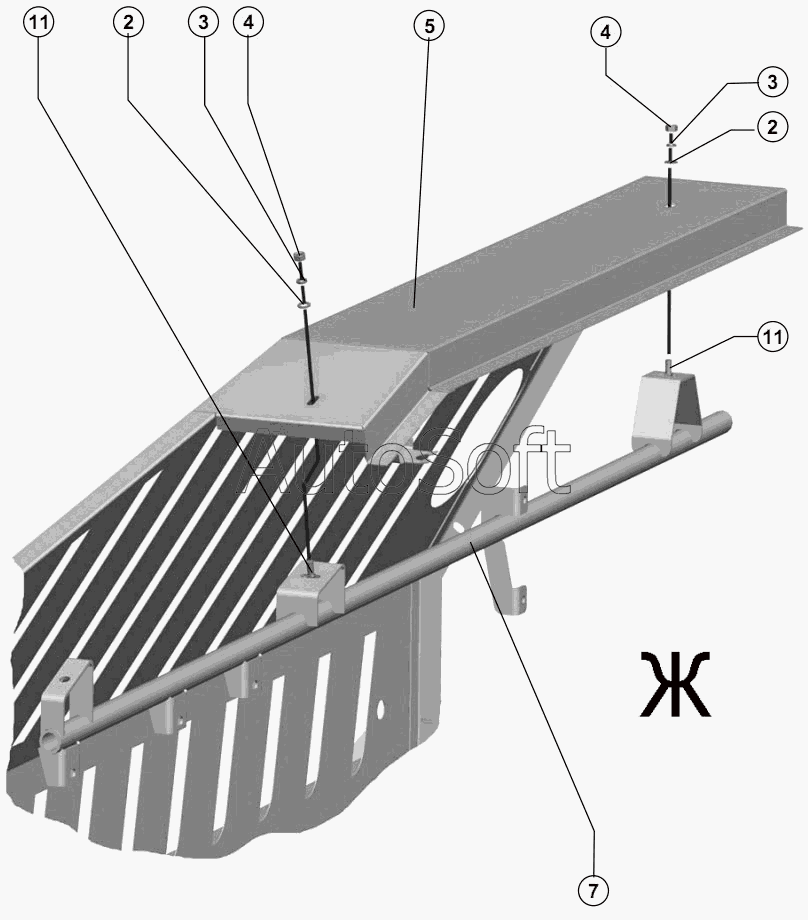

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Левое капотирование
2
2
3
3
4
4
5
7
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7798-70 | |
| 2 | Ш***8 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 3 | Ш***0 | Шайба 8Т 65Т 019 ГОСТ 6402-70 | |
| 4 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 5 | 1***0 | Щит | |
| 6 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | |
| 7 | 1***0 | Опора | |
| 8 | 1***3 | Щит | |
| 9 | Б***1 | Болт М8-6gх25 ТУ 23.4617472.06-91 | |
| 10 | 1***5 | Кронштейн | |
| 11 | Б***1 | Болт М8-6gх20 ТУ23.4617472.06-91 | |
| 12 | 1***7 | Щит | |
| 13 | 1***0 | Щит | |
| 14 | 1***5 | Щит | |
| 15 | Ш***0 | Шайба С.8х1.4.01.019 ГОСТ 6358-70 | |
| 16 | 1***0 | Надставка | |
| 17 | 1***0 | Щит | |
| 18 | 1***0 | Щит | |
| 19 | 1***0 | Щит | |
| 20 | Б***0 | Болт М10-6gх65.88.35.019 ГОСТ 7798-70 | |
| 21 | Б***1 | Болт М10-6gх25 ТУ 23.4617472.06-91 | |
| 22 | 1***1 | Кронштейн | |
| 23 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 24 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 25 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 26 | 1***0 | Щит | |
| 27 | 1***6 | Щит | |
| 28 | 1***0 | Капот | |
| 29 | 1***0 | Элеватор колосовой | |
| 30 | 1***0 | Щит | |
| 31 | 1***2 | Щит | |
| 32 | 1***9 | Кронштейн | |
| 33 | 1***0 | Измельчитель-разбрасыватель | |
| 34 | 1***3 | Щит | |
| 35 | 1***0 | Щит | |
| 36 | 1***0 | Щит | |
| 37 | 1***0 | Кронштейн | |
| 38 | 1***5 | Щит | |
| 39 | Б***1 | Болт М8-6gх16 ТУ 23.4617472.06-91 | |
| 40 | 1***0 | Щит | |
| 41 | 1***0 | Кронштейн | |
| 42 | 1***0 | Кронштейн | |
| 43 | 1***9 | Кронштейн | |
| 44 | Ш***0 | Шайба С.10.01.019 ГОСТ 6358-70 | |
| 45 | 1***0 | Шнек выгрузной | |
| 46 | 1***1 | Кронштейн | |
| 47 | 1***4 | Кронштейн | |
| 48 | 1***0 | Опора | |
| 49 | Ш***3 | Шплинт 3.2x20.019 ГОСТ 397-79 3 | |
| 50 | О***2 | Ось 6-10b12х25.35.Ц9хр ГОСТ 9650-80 2 | |
| 51 | Б***2 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 2 | |
| 52 | П***1 | Пневмоупор LIFT-O-MAT 481394 1 | |
| 53 | 1***0 | Щит | |
| 54 | 1***0 | Щит | |
| 55 | 1***1 | Курок | |
| 56 | 1***8 | Втулка | |
| 57 | 1***1 | Замок | |
| 58 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 59 | 1***1 | Плита | |
| 60 | 1***9 | Втулка | |
| 61 | 1***1 | Втулка | |
| 62 | Р***4 | Пружина | |
| 63 | 1***5 | Зацеп | |
| 64 | В***0 | Винт В.М6-6gх25.48.019 ГОСТ 17475-80 | |
| 65 | 1***0 | Курок | |
| 66 | 1***2 | Плита | |
| 67 | 1***0 | Замок | |
| 68 | Ш***9 | Шплинт 4x36.019 ГОСТ 397-79 | |
| 69 | Ш***8 | Шайба С.16х1,4.01.019 ГОСТ 11371-78 | |
| 70 | Г***0 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | |
| 71 | Ш***8 | Шайба С.24х3,9.01.019 ГОСТ 11371-78 | |
| 72 | Б***0 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | |
| 73 | 1***1 | Основание |
