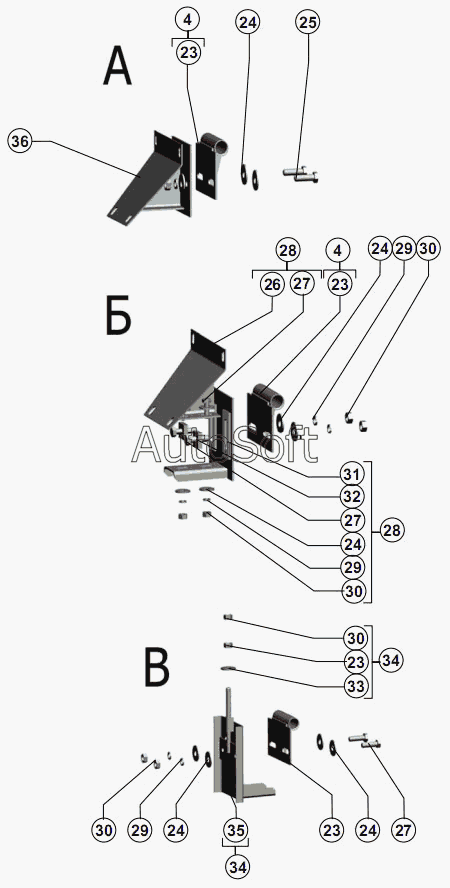

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Правое капотирование
4
4
23
23
23
23
24
24
24
24
24
24
25
26
27
27
27
28
28
29
29
29
30
30
30
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 2 | 1***0 | Щит | |
| 3 | 1***0 | Щит | |
| 4 | 1***0 | Капот | |
| 5 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | |
| 6 | Ш***8 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 7 | Ш***0 | Шайба 8Т 65Т 019 ГОСТ 6402-70 | |
| 8 | 1***5 | Щит | |
| 9 | Б***1 | Болт М8-6gх20 ТУ23.4617472.06-91 | |
| 10 | 1***5 | Кронштейн | |
| 11 | 1***0 | Щит | |
| 12 | 1***0 | Щит | |
| 13 | 1***0 | Щит | |
| 14 | 1***0 | Щит | |
| 15 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7798-70 | |
| 16 | 1***0 | Щит | |
| 17 | 1***0 | Щит | |
| 18 | 1***0 | Щит | |
| 19 | 1***0 | Щит | |
| 20 | Ш***0 | Шайба С.8х1.4.01.019 ГОСТ 6358-70 | |
| 21 | 1***0 | Щит | |
| 22 | 1***0 | Щит | |
| 23 | 1***0 | Петля | |
| 24 | Ш***8 | Шайба С12.01.019 ГОСТ 6958-78 | |
| 25 | Б***0 | Болт М12-6gх40.88.35.019 ГОСТ 7798-70 | |
| 26 | 1***0 | Кронштейн | |
| 27 | Б***0 | Болт М12-6gх40.88.35.019 ГОСТ 7798-70 | |
| 28 | 1***0 | Опора | |
| 29 | Ш***0 | Шайба 12Т 65Т 019 ГОСТ 6402-70 | |
| 30 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 31 | 1***0 | Кронштейн | |
| 32 | Р***1 | Шайба | |
| 33 | 1***0 | Кронштейн | |
| 34 | 1***0 | Опора | |
| 35 | 1***0 | Тяга | |
| 36 | 1***0 | Опора | |
| 37 | 1***0 | Лестница | |
| 38 | 1***0 | Опора | |
| 39 | 1***0 | Опора | |
| 40 | Б***1 | Болт М10-6gх25 ТУ23.4617472.06-91 | |
| 41 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 42 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 43 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 44 | 1***0 | Кронштейн | |
| 45 | 1***0 | Кронштейн | |
| 46 | 1***0 | Кронштейн | |
| 47 | 1***0 | Элеватор зерновой | |
| 48 | 1***0 | Кронштейн | |
| 49 | Б***0 | Болт М8-6gх65.88.35.019 ГОСТ 7798-70 | |
| 50 | П***1 | Пневмоупор LIFT-O-MAT 481394 1 | |
| 51 | 1***0 | Замок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
