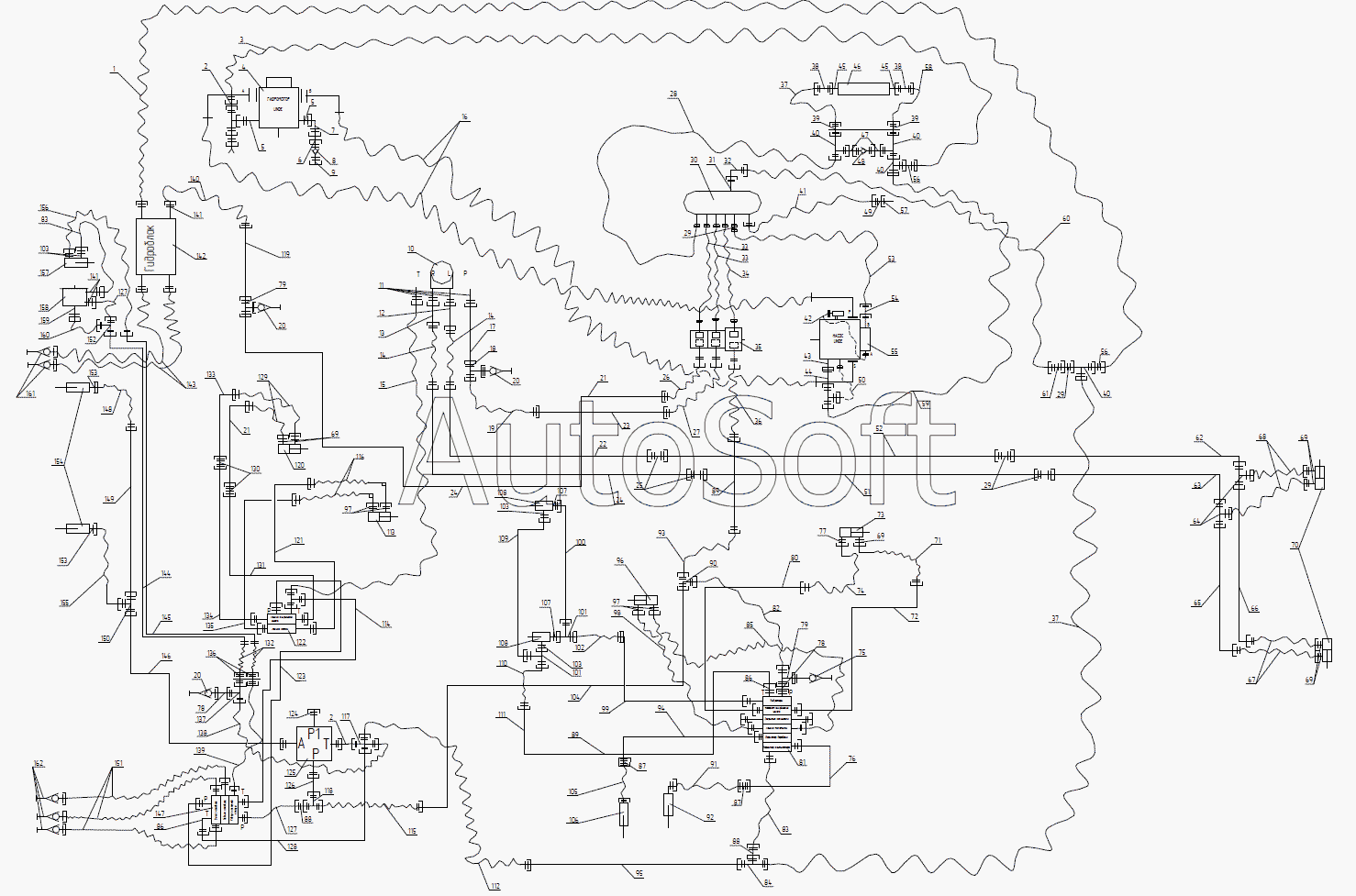

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Гидравлическая схема соединений

  1. Каталоги запчастей к технике
  2. Сельхозтехника
  3. РСМ
  4. РСМ-101 "Вектор" (2010)
  5. Гидравлическая схема соединений
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
20
20
21
21
22
23
24
24
25
26
27
28
29
29
29
30
31
32
33
33
34
35
36
37
37
38
38
39
39
40
40
40
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
69
69
70
71
72
73
74
75
76
77
78
78
79
79
80
81
82
83
83
84
85
86
86
87
87
88
88
89
89
90
91
92
93
94
95
96
97
97
98
99
100
101
101
102
103
103
103
104
105
106
107
107
108
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
141
142
143
144
145
146
147
148
149
150
151
152
153
153
154
155
156
157
158
159
160
161
162
Позиция на иллюстрации Заводской номер детали Название детали
101.09.82.150 1***0 Гидромотор аксиально-поршневой
1SN 20/4500 DKO(г)30х2 22 DKO(г)30х2 22(90), ТУ 3148-001-58900949-2004 1***4 Рукав армированный 1SN 20/4500 DKO(г)30х2 22 DKO(г)30х2 22(90), ТУ 3148-001-58900949-2004
Штуцер ввертной GE22L11/16UNOMDCF Ш***F Штуцер ввертной GE22L11/16UNOMDCF
1 1***4 Рукав армированный 1SN 20/7150 DKO(г)30х2 22 DKO(г)30х2 22(90), ТУ 3148-001-58900949-2004
2 Ш***F Штуцер переходной GZR22/18LCF
3 1***4 Рукав армированный 1SN 20/4450 DKO(ш)30х2 22 DKO(г)30х2 22(90), ТУ 3148-001-58900949-2004
4 1***0 Гидромотор аксиально-поршневой
5 Ш***F Штуцер ввертной GEO18LMOMDCF
6 Ш***F Штуцер переходной GZR18/12LCF
7 У***F Угольник EW18LOMDCF
8 К***) Клапан RHD12LOMDCF(0.5 bar)
9 З***F Заглушка VKAM12LCF
10 Н***3 Насос-дозатор OSPC 125 0N 150X5993
11 Ш***F Штуцер ввертной GE12LR1/2EDOMDCF
12 1***0 Трубопровод
13 1***0 Трубопровод
14 Р***2 РВД.12.Б2.Б2.560.21/63 ТУ 4791-001-00166887-2002
15 Р***2 РВД.12.А2.А2.410.21/63 ТУ 4791-001-00166887-2002
16 S***4 Рукав армированный SM/6 25/6700 SF6000 47,7(90) SF6000 47,7(90) (195), ТУ 3148-001-58900949-2004
17 1***0 Трубопровод
18 Т***F Тройник EVL12LOMDCF
19 Р***2 РВД.12.Б2.А3.660.21/63 ТУ 4791-001-00166887-2002
20 П***1 Полумуфта наружная МР.036.67.100-10-01У ТУ1-554-0083-2001
21 1***0 Трубопровод
22 1***0 Трубопровод
23 1***0 Трубопровод
24 1***0 Трубопровод
25 Ш***X Штуцер проходной G12LCFX
26 Р***2 РВД.12.А2.Б2.460.21/63 ТУ 4791-001-00166887-2002
27 Р***2 РВД.12.Б2.А3.460.21/63 ТУ 4791-001-00166887-2002
28 1***4 Рукав армированный 1SN 25/2750 DKO(г)36х2 28 DKO(г)36х2 28, ТУ 3148-001-58900949-2004
29 Ш***F Штуцер переходной RED35/28LOMDCF
30 1***0 Гидробак
31 1***1 Штуцер ввертной
32 У***F Угольник EW35LOMDCF
33 1***4 Рукав армированный 1SN 25/1900 DKO(г)36х2 28 DKO(г)36х2 28(90), ТУ 3148-001-58900949-2004
34 1***4 Рукав армированный 1SN 32/1700 DKO(г)45х2 35 DKO(г)45х2 35(90), ТУ 3148-001-58900949-2004
35 1***0 Тандем насосов
36 2***4 Рукав армированный 2SN 20/950 DKO(ш)30х2 22 DKO(г)30х2 22, ТУ 3148-001-58900949-2004
37 ***4 Рукав армированный 1SN 25/860 DKO(г)36х2 28 DKO(г)36х2 28(45), ТУ 3148-001-58900949-2004
38 Ш***X Штуцер проходной SV28LOMDCFX
39 Ш***F Штуцер проходной SV28LOMDCF
40 Т***F Тройник EL28LOMDCF
41 1***3 Рукав
42 ***) Рукав армированный 1SN 16/500 DKO(г)26х1,5 18(90) DKO(г)26х1,5 18(90)(270), ТУ 3148-001-58900949-2004
43 Ш***F Штуцер переходной EGEO18LMCF
44 Ш***F Штуцер переходной RED22/18LOMDCF
45 Ш***F Штуцер переходной EGE28LMEDCF
46 Р***4 Радиатор масляный РМ 091-1013010А-04
47 Ш***F Штуцер переходной GZ28LCF
48 К***F Клапан RHD28LOMDCF
49 1***0 Клапан
50 ***) Рукав армированный 1SN 16/350 DKO(г)26х1,5 18 DKO(г)26х1,5 18(90), ТУ 3148-001-58900949-2004
51 1***0 Трубопровод
52 1***0 Трубопровод
53 ***) Рукав армированный 1SN 25/700 DKO(г)36х2 28 DKO(г)36х2 28(45), ТУ 3148-001-58900949-2004
54 У***F Угольник EW28LOMDCF
55 1***0 Насос ГСТ
56 Ш***F Штуцер переходной RED28/22LOMDCF
57 1***5 Штуцер
58 ***) Рукав армированный 1SN 25/960 DKO(г)36х2 28 DKO(г)36х2 28(45), ТУ 3148-001-58900949-2004
59 ***) Рукав армированный 1SN 25/1900 DKO(г)36х2 28 DKO(г)36х2 28(90), ТУ 3148-001-58900949-2004
60 ***5 Рукав армированный 1SN 32/1700 DKO(г)45х2 35 DKO(г)45х2 35, ТУ 3148-001-58900949-2004
61 Ш***F Штуцер проходной SV35LOMDCF
62 1***0 Трубопровод
63 1***0 Трубопровод
64 Т***X Тройник TR12/08/08LCFX
65 1***0 Трубопровод
66 1***0 Трубопровод
67 Р***2 РВД. 8.А2.Б2.760.25/75 ТУ 4791-001-00166887-2002
68 Р***2 РВД. 8.А2.А2.760.25/75 ТУ 4791-001-00166887-2002
69 Ш***F Штуцер ввертной GE08LMEDOMDCF
70 1***0 Гидроцилиндр
71 Р***2 РВД. 8.Б2.А3.1110.25/75 ТУ 4791-001-00166887-2002
72 1***0 Трубопровод
73 1***0 Гидроцилиндр
74 Р***2 РВД. 8.Б2.А3.810.25/75 ТУ 4791-001-00166887-2002
75 П***1 Полумуфта МР.036.67.100-10У ТУ 1-554-0083-2001
76 1***0 Трубопровод
77 1***1 Штуцер
78 Ш***F Штуцер переходной GZ12LCF
79 Т***F Тройник EVT12LOMDCF
80 1***0 Трубопровод
81 Г***1 Гидравлический блок распределителей 0055 216.1
82 Р***2 РВД. 12.А2.А3.910.21/63 ТУ 4791-001-00166887-2002
83 Р***2 РВД. 12.А2.А3.660.21/63 ТУ 4791-001-00166887-2002
84 Т***X Тройник TR28/22/22LCFX
85 Р***2 РВД. 8.Б2.А3.860.25/75 ТУ 4791-001-00166887-2002
86 Ш***F Штуцер ввертной GE12LM18х1,5EDOMDCF
87 1***1 Штуцер проходной
88 Ш***F Штуцер переходной RED22/12LOMDCF
89 1***0 Трубопровод
90 Т***X Тройник TR22/12/22LCFX
91 Р***2 РВД. 8.А4.А4.510.25/75 ТУ 4791-001-00166887-2002
92 Г***6 Гидроцилиндр ЕДЦГ 098.000-05 ТУ 4785-020-05785856-2006
93 ***, Рукав армированный 2SN 20/750 DKO(ш)30x2 22 DKO(г)30x2 22(90), ТУ 3148-001-58900949-2004
94 1***0 Трубопровод
95 1***0 Трубопровод
96 1***2 Гидроцилиндр
97 1***0 Штуцер
98 Р***2 РВД.8.А2.А3.760.25/75 ТУ 4791-001-00166887-2002
99 1***0 Трубопровод
100 1***0 Трубопровод
101 Т***F Тройник EVL12LOMDCF
102 Р***2 РВД. 12.Б2.А3.560.21/63 ТУ 4791-001-00166887-2002
103 Ш***F Штуцер ввертной GE12LM14x1,5EDOMDCF
104 1***0 Трубопровод
105 Р***2 РВД. 8.А4.А4.460.25/75 ТУ 4791-001-00166887-2002
106 Г***6 Гидроцилиндр ЕДЦГ 118.000-04 ТУ 4785-020-05785856-2006
107 1***0 Штуцер ввертной
108 1***0 Вибратор
109 1***0 Трубопровод
110 Р***2 РВД. 12.Б2.А3.710.21/63 ТУ 4791-001-00166887-2002
111 1***0 Трубопровод
112 ***, Рукав армированный 1SN 20/560 DKO(ш)30х2 22 DKO(г)30х2 22, ТУ 3148-001-58900949-2004
113 1***1 Гидроцилиндр
114 1***0 Трубопровод
115 ***, Рукав армированный 2SN 20/650 DKO(ш)30х2 22 DKO(г)30х2 22, ТУ 3148-001-58900949-2004
116 Р***2 РВД.8.Б2.А3.610.25/75 ТУ 4791-001-00166887-2002
117 К***X Крестовина K22LCFX
118 Т***X Тройник TR22/18/22LCFX
119 1***0 Трубопровод
120 1***0 Гидроцилиндр
121 1***0 Трубопровод
122 1***0 Гидроблок
123 1***0 Трубопровод
124 З***F Заглушка VKAM18LCF
125 0***1 Блок продольного копирования с переливным клапаном
126 1***0 Трубопровод
127 Р***2 РВД. 12.А2.А3.510.21/63 ТУ 4791-001-00166887-2002
128 1***0 Трубопровод
129 Р***2 РВД. 8.А2.Б2.610.25/75 ТУ 4791-001-00166887-2002
130 Ш***X Штуцер проходной G08LCFX
131 Р***2 РВД. 8.Б2.А3.910.25/75 ТУ 4791-001-00166887-2002
132 Р***2 РВД. 12.А2.Б2.710.21/63 ТУ 4791-001-00166887-2002
133 1***0 Трубопровод
134 1***0 Трубопровод
135 1***0 Трубопровод
136 Ш***F Штуцер проходной SV12LOMDCF
137 Т***F Тройник EL12LOMDCF
138 Р***2 РВД. 12.А2.А2.1010.21/63 ТУ 4791-001-00166887-2002
139 Р***2 РВД. 12.А2.А3.1160.21/63 ТУ 4791-001-00166887-2002
140 Р***2 РВД.12.А2.Б2.1010.21/63 ТУ 4791-001-00166887-2002
141 Ш***F Штуцер ввертной GE12LМ22X1.5ЕDOMDCF
142 1***0 Гидроблок
143 Р***2 РВД. 12.А3.А3.1610.21/63.90 ТУ 4791-001-00166887-2002
144 1***0 Трубопровод
145 1***0 Трубопровод
146 1***0 Трубопровод
147 Г***1 Гидравлический блок распределителей 0055 215.1
148 Р***2 РВД.12.Б2.А3.510.21/63 ТУ 4791-001-00166887-2002
149 1***0 Трубопровод
150 Т***X Тройник T12LCFX
151 Р***2 РВД.8.А2.А2.1610.25/75 ТУ 4791-001-00166887-2002
152 Т***X Тройник TR12/08/12LCFX
153 Ш***F Штуцер ввертной GE12LM18x1.5EDOMDCF
154 1***0 Гидроцилиндр
155 Р***2 РВД.12.А2.А3.560.21/63 ТУ 4791-001-00166887-2002
156 Р***2 РВД.12.А2.Б2.610.21/63 ТУ 4791-001-00166887-2002
157 1***0 Гидроцилиндр
158 1***0 Гидромотор
159 1***0 Штуцер
160 Р***2 РВД. 8.А2.А2.560.25/75 ТУ 4791-001-00166887-2002
161 П***1 Полумуфта внутренняя ПВ-10-16-30-01
162 П***1 Полумуфта внутренняя МР.036.67.200-10-02У ТУ1-554-0083-2001
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
