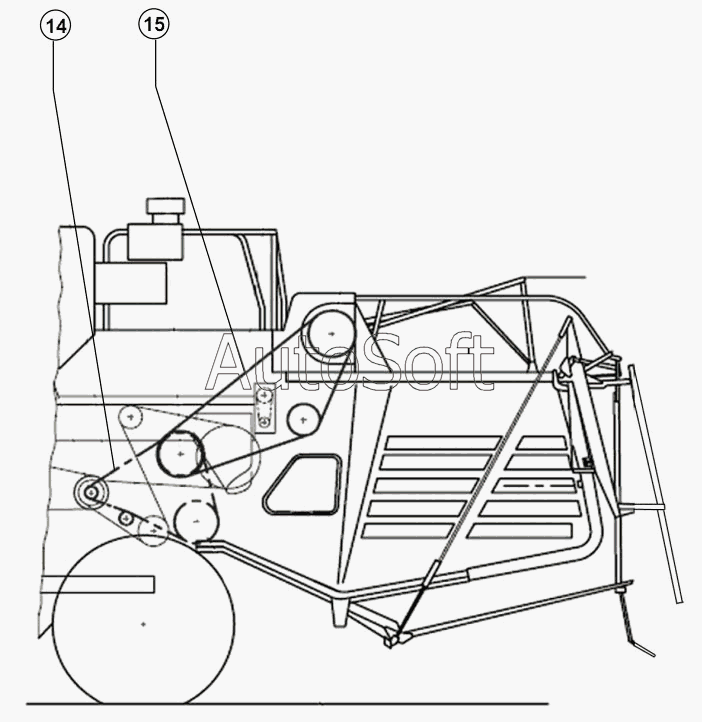

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Схема ременных и цепных передач комбайна (левая сторона)
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***4 | РСМ 6201094 Ремень 4-HB 4290La Ausf.05 Optibelt | |
| 2 | Р***6 | Ремень 68x24-2485Li Ausf.4445 Optibelt | |
| 3 | Р***5 | Ремень 5-HB 3615 La Ausf.05 Optibelt | |
| 4 | Р***2 | Ремень SPB 3150Lp Ausf.7730 Optibelt | |
| 5 | Р***6 | Ремень 4-HB 3412 La Ausf.05 Optibelt | |
| 6 | Т***0 | Транспортер цепной 1-1-200х100-228-4600 ОСТ 23.2.18-80 | |
| 7 | Р***5 | Ремень SPB 3750Lp Ausf.7730 Optibelt | |
| 8 | Ц***5 | Цепь 2ПР-19,05-7500 ТУ 3-312-85 | |
| 9 | Р***6 | Ремень C22x4942Li Ausf.4400 Optibelt | |
| 10 | Ц***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 | |
| 11 | Р***3 | Ремень 38x18-1440Li Ausf.4445 Optibelt | |
| 12 | Р***9 | Комплект ремней SPB 1800 Lp Ausf.30 Optibelt (Комплект из двух одиночных ремней) | |
| 13 | Р***7 | Ремень SPC 3550Lp Ausf.7700 Optibelt | |
| 14 | Ц***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417014-01 | |
| 15 | Р***7 | Комплект ремней SPC 4250Lp Ausf.7700 Optibelt |
