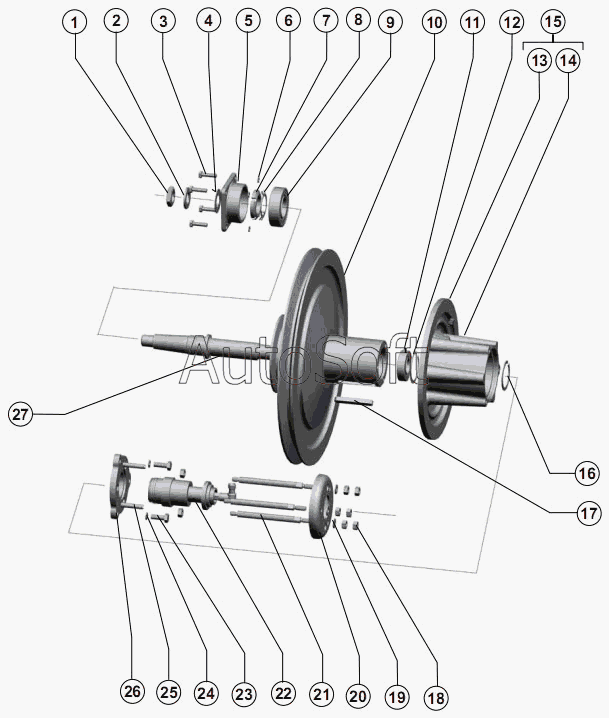

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.01.09.000 Контрпривод вентилятора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М24х2-6Н.04.019 ГОСТ 5916-70 | |
| 2 | Р***1 | Шайба | |
| 3 | Б***0 | Болт М8-6gх30.88.35.019 ГОСТ 7798-70 | |
| 4 | Ш***8 | Шайба С.24х3.9.01.019 ГОСТ 11371-78 | |
| 5 | Р***1 | Фланец | |
| 6 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 7 | Р***5 | Гайка | |
| 8 | Ш***9 | Шайба Н.39х1.4.01.019 ГОСТ 11872-89 | |
| 9 | П***5 | Подшипник180508К10С27 ГОСТ 8882-75 | |
| 10 | Р***Б | Диск | |
| 11 | П***5 | Подшипник 180206К10С27 ГОСТ 8882-75 | |
| 12 | К***6 | Кольцо С62 ГОСТ 13943-86 | |
| 13 | М***4 | Маслёнка 1.2.Ц6хр ГОСТ 19853-74 | |
| 14 | Р***В | Диск подвижный | |
| 15 | Р***Б | Диск подвижный | |
| 16 | К***6 | Кольцо С52 ГОСТ 13940-86 | |
| 17 | Ш***8 | Шпонка 14х9х80 ГОСТ 23360-78 | |
| 18 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 19 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 20 | Р***1 | Тарелка | |
| 21 | Р***А | Палец | |
| 22 | Е***6 | Гидроцилиндр ЕДЦГ 098.000-02 ТУ 4785-020-05785856-2006 | |
| 23 | Б***0 | Болт М10-6gх30.88.35.019 ГОСТ 7798-70 | |
| 24 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 25 | Р***5 | Винт | |
| 26 | Р***6 | Крышка подшипника | |
| 27 | Р***4 | Вал |
