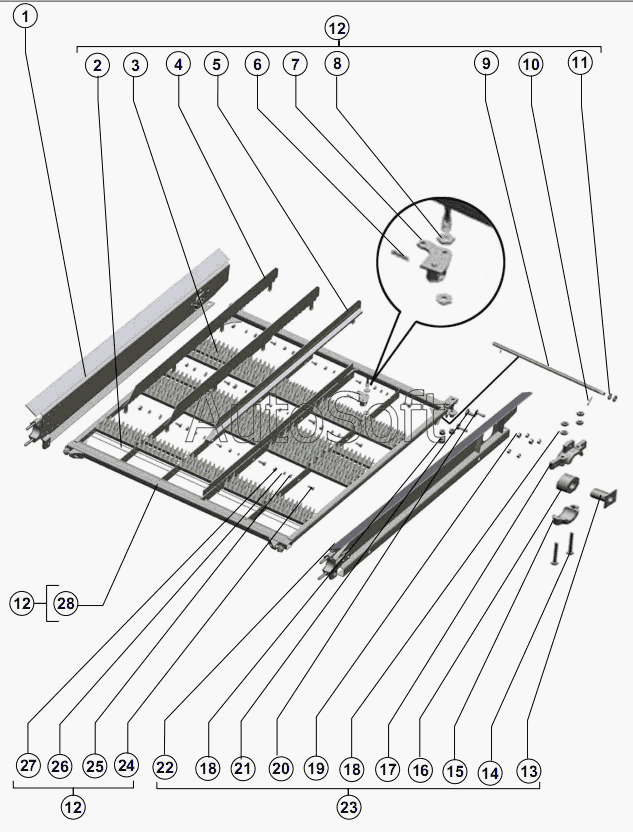

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Стан решетный
15
28
27
26
25
24
23
22
21
20
19
18
18
17
16
1
14
13
12
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Борт | |
| 2 | 1***1 | Ось гребенок | |
| 3 | 1***4 | Гребенка | |
| 4 | Р***0 | Прижим | |
| 5 | Р***0 | Прижим | |
| 6 | Ш***9 | Шплинт 2.5x25.019 ГОСТ 397-79 | |
| 7 | Р***0 | Рычаг | |
| 8 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 9 | 1***0 | Винт | |
| 10 | Ш***9 | Шплинт 4x22.019 ГОСТ397-79 | |
| 11 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 12 | 1***0 | Решето верхнее | |
| 13 | Р***0 | Втулка | |
| 14 | Б***0 | Болт М10-6gx80-5.88.35.019 ГОСТ 7798-70 | |
| 15 | 5***1 | Крышка | |
| 16 | 4***9 | Втулка | |
| 17 | Р***1 | Крышка | |
| 18 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 19 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 20 | Б***1 | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 21 | Б***1 | Болт М12х35.46.019 ГОСТ 7802-81 | |
| 22 | Р***0 | Борт | |
| 23 | Р***А | Борт | |
| 24 | Б***1 | Болт M6x16 ТУ 23.4617472.06-91 | |
| 25 | Ш***8 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | |
| 26 | Ш***0 | Шайба 6Т 65Г ГОСТ 6402-70 | |
| 27 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 28 | 1***0 | Рама |
