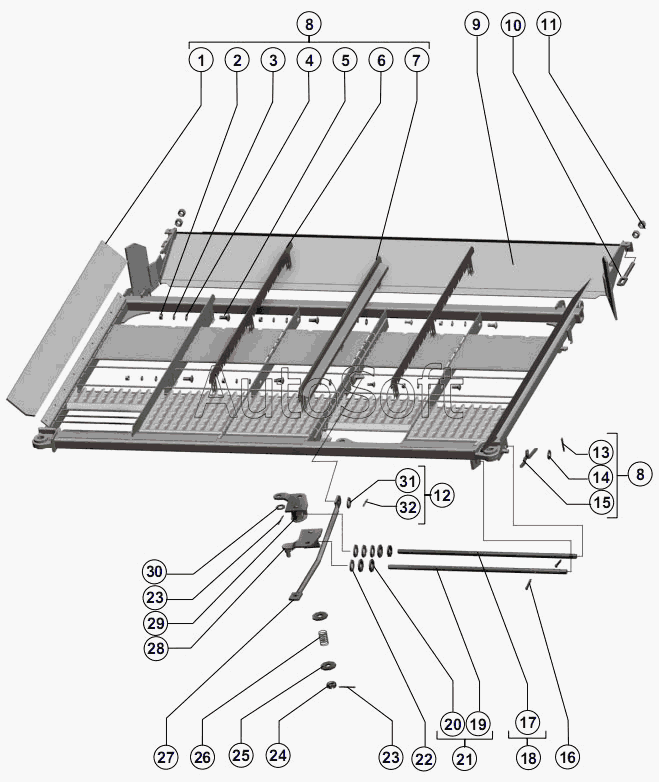

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Удлиннитель
17
32
31
30
29
28
27
26
25
24
23
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Отлив | |
| 2 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 3 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 4 | Ш***8 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | |
| 5 | Б***1 | Болт М6х16.46.019 ГОСТ 7802-81 | |
| 6 | Р***0 | Прижим | |
| 7 | Р***0 | Прижим | |
| 8 | 1***0 | Удлинитель | |
| 9 | 1***0 | Лоток | |
| 10 | Р***1 | Тяга | |
| 11 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 12 | 1***0 | Стан решетный | |
| 13 | Ш***9 | Шплинт 3.2x25.019 ГОСТ 397-79 | |
| 14 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 15 | Р***5 | Пружина | |
| 16 | Ш***9 | Шплинт 4x22.019 ГОСТ 397-79 | |
| 17 | 1***3 | Винт | |
| 18 | 1***0 | Винт | |
| 19 | 1***1 | Винт | |
| 20 | Ш***8 | Шайба C.12х3.01 ГОСТ 11371-78 | |
| 21 | 1***1 | Винт | |
| 22 | Ш***8 | Шайба С.12х1.01.019 ГОСТ 11371-78 | |
| 23 | Ш***9 | Шплинт 2.5x25.019 ГОСТ 397-79 | |
| 24 | Г***3 | Гайка М10-6H.04.35.019 ГОСТ 5919-73 | |
| 25 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 26 | 6***6 | Пружина | |
| 27 | Р***5 | Тяга | |
| 28 | Р***0 | Рычаг | |
| 29 | Р***0 | Рычаг | |
| 30 | Ш***8 | Шайба C 10х2.01.019 ГОСТ 10450-78 | |
| 31 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 32 | Ш***9 | Шплинт 2x14.019 ГОСТ 397-79 |
