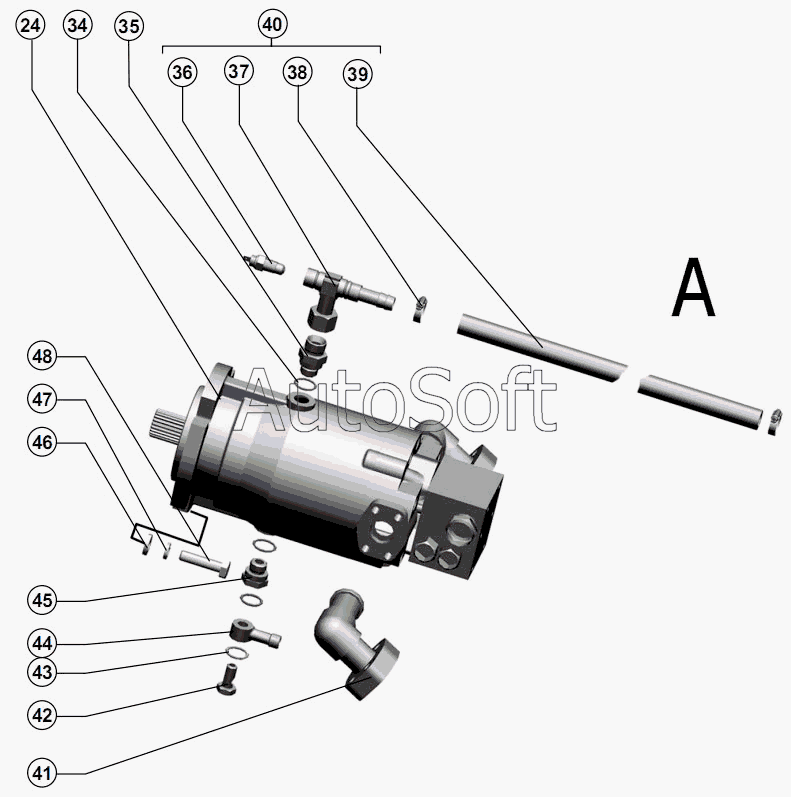

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.02.01.500Б Mocт ведущих колес
37
34
35
36
38
39
40
41
42
43
44
45
46
47
48
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 2 | Б***0 | Болт М16-6gx45.88.35.019 ГОСТ 7798-70 | |
| 3 | 1***2 | Кронштейн | |
| 4 | 1***7 | Плита | |
| 5 | 1***1 | Кронштейн | |
| 6 | 1***0 | Гидроцилиндр | |
| 7 | 5***9 | Скоба | |
| 8 | Б***0 | Болт М8-6gx12.88.35.019 ГОСТ 7798-70 | |
| 9 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 10 | 1***0 | Трубопровод | |
| 11 | 1***1 | Рычаг | |
| 12 | Б***0 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 13 | О***0 | Ось 6-10 b12x30.35.Ц9хр ГОСТ 9650-80 | |
| 14 | 1***0 | Тяга | |
| 15 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 16 | Ш***9 | Шплинт 3.2x25.019 ГОСТ 397-79 | |
| 17 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 18 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 19 | Б***0 | Болт М16-6gx35.88.35.019 ГОСТ 7798-70 | |
| 20 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 21 | 1***0 | Кронштейн | |
| 22 | 1***1 | Ось | |
| 23 | 1***2 | Рукав высокого давления армированный 12.02.081.21.0/63.510 ТУ 4791-001-24263187-2002 | |
| 24 | М***3 | Гидромотор аксиально-поршневой МП 112-1 ТУ 3 Укpаины 5786106.010-93 | |
| 25 | 1***5 | Рычаг | |
| 26 | Р***3 | Цепь | |
| 27 | Б***0 | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 | |
| 28 | Ш***8 | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 29 | Р***2 | Рукав высокого давления армированный 12.01.081.21.0/63.560 ТУ 4791-001-24263187-2002 | |
| 30 | Ш***8 | Шайба С.30х3.9.01.019 ГОСТ 11371-78 | |
| 31 | Ш***9 | Шплинт 6.3x45.019 ГОСТ 397-79 | |
| 32 | М***Б | Мост ведущих колес 101.02.01.010Б | |
| 33 | Р***1 | Тройник | |
| 34 | К***3 | Кольцо 019-023-25-2-6 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 35 | Р***В | Штуцер | |
| 36 | Д***7 | Датчик ТМ100-В ТУ 37.003.800-77 | |
| 37 | Р***А | Тройник | |
| 38 | Х***1 | Хомут TORRO S20-32/9-C7W1 | |
| 39 | Р***1 | Рукав | |
| 40 | 1***0 | Тройник | |
| 41 | 1***0 | Угольник | |
| 42 | 5***6 | Болт | |
| 43 | К***3 | Кольцо 016-020-25-2-6 ГОСТ 9833-73 \ГОСТ 18829-73 | |
| 44 | Р***А | Угольник поворотный | |
| 45 | Р***А | Штуцер | |
| 46 | Ш***8 | Шайба С.14х5.01.019 ГОСТ 11371-78 | |
| 47 | Ш***0 | Шайба 14Т 65Г 019 ГОСТ 6402-70 | |
| 48 | Б***0 | Болт М14-6gх55.109.40Х.019 ГОСТ 7798-70 |
