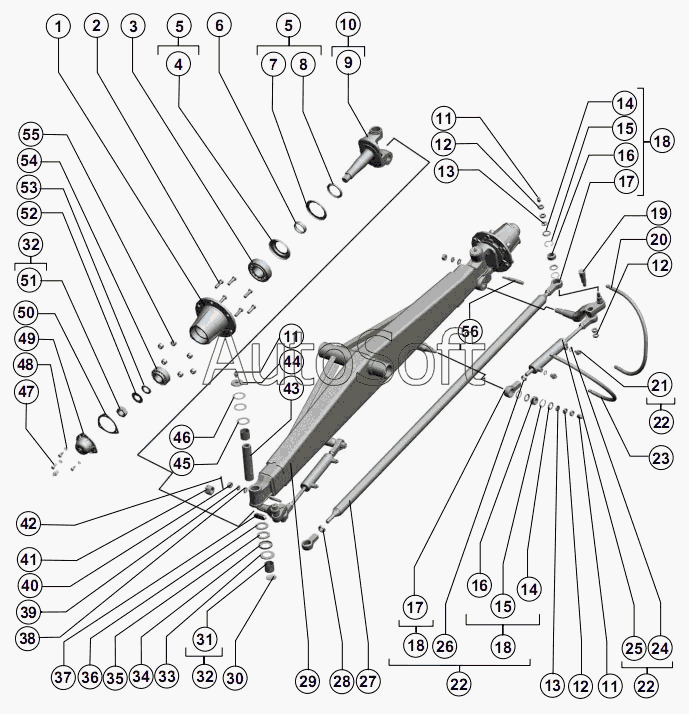

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.02.02.000 Мост управляемых колес
42
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
26
43
44
45
46
47
48
49
50
51
52
53
54
55
56
17
17
2
3
4
5
5
6
7
8
9
10
11
11
11
12
12
12
13
13
14
14
15
15
16
16
1
18
18
18
19
20
20
21
21
22
22
22
22
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-10.02.02.638А-01 | Р***1 | Корпус шарнира | |
| 1 | Р***В | Ступица | |
| 2 | Р***6 | Болт колеса | |
| 3 | П***7 | Подшипник 7613А ГОСТ 27365-87 | |
| 4 | Р***6 | Обойма | |
| 5 | Р***0 | Сальник с обоймой и манжетой (1,2-75х100-1) ступицы колеса | |
| 6 | Р***А | Кольцо сальника | |
| 7 | Р***5 | Кольцо упорное | |
| 8 | М***8 | Манжета 1.2-75х100-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | |
| 9 | Р***1 | Кулак поворотный | |
| 10 | Р***1 | Кулак поворотный | |
| 11 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 12 | Г***0 | Гайка М20х1.5-H.04.35.019 ГОСТ 5916-70 | |
| 13 | Ш***8 | Шайба C 20х5.01.019 ГОСТ 10450-78 | |
| 14 | Р***А | Кольцо | |
| 15 | К***6 | Кольцо C47 ГОСТ 13941-86 | |
| 16 | П***0 | Подшипник ШСП30 ТУ 37.553.130-90 | |
| 17 | Р***А | Корпус шарнира | |
| 18 | Р***А | Шарнир гидроцилиндра поворота и поперечной тяги | |
| 19 | Р***А | Ось | |
| 20 | 8***2 | Рукав высокого давления 8.01.01.25.0/75.810 ТУ 4791-001-24263187-002 | |
| 20 | 8***2 | Рукав высокого давления 8.А2.А2.760.25/75 ТУ 4791-001-00166887-002 | |
| 21 | Р***В | Штуцер ввертной | |
| 21 | Ш***F | Штуцер ввертной GE08LMEDOMDCF | |
| 22 | 1***0 | Гидроцилиндр | |
| 22 | Р***0 | Гидроцилиндр | |
| 23 | 8***2 | Рукав высокого давления 8.01.02.25,0/75.760 ТУ 4791-001-24263187-002 | |
| 23 | 8***2 | Рукав высокого давления 8.А2.Б2.760.25/75 ТУ 4791-001-00166887-002 | |
| 24 | К***3 | Кольцо 011-015-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 25 | Г***) | Гидроцилиндр ГЦ50.200.16.000А-02 ТУ 4785-001-07512714-002 (ГЦ-01.000 ТУ) | |
| 25 | Р***4 | Гидроцилиндр РСМ-12.09.02.010-02 ТУ 4785-010-05785856-004 | |
| 26 | Г***0 | Гайка М22х1.5-H.04.35.019 ГОСТ 15522-70 | |
| 27 | Р***А | Труба | |
| 28 | Г***0 | Гайка М22х1.5LH-6H.04.35.019 ГОСТ 15522-70 | |
| 29 | Р***А | Балка моста | |
| 30 | Р***1 | Заглушка | |
| 31 | Р***А | Втулка | |
| 32 | Р***1 | Кулак поворотный | |
| 33 | Р***А | Колпак | |
| 34 | Р***8 | Обойма подшипника | |
| 35 | Р***3 | Шайба подшипника | |
| 36 | Р***5 | Шайба опорная | |
| 37 | Ш***8 | Шпонка 12x8x40 ГОСТ 23360-78 | |
| 38 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 39 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 40 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 41 | Г***3 | Гайка М30х2-6H.6.019 ГОСТ 5918-73 | |
| 42 | Ш***9 | Шплинт 6.3x63.019 ГОСТ 397-79 | |
| 43 | Р***А | Шкворень | |
| 44 | Р***А | Крышка | |
| 45 | Р***А | Шайба | |
| 46 | Р***А | Шайба | |
| 47 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 48 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 49 | Р***А | Колпак ступицы | |
| 50 | Р***1 | Прокладка | |
| 51 | Р***А | Гайка | |
| 52 | Р***7 | Шайба | |
| 53 | Р***Б | Втулка | |
| 54 | П***7 | Подшипник 7610А ГОСТ 27365-87 | |
| 55 | 5***0 | Гайка | |
| 56 | Р***А | Клин шкворня |
