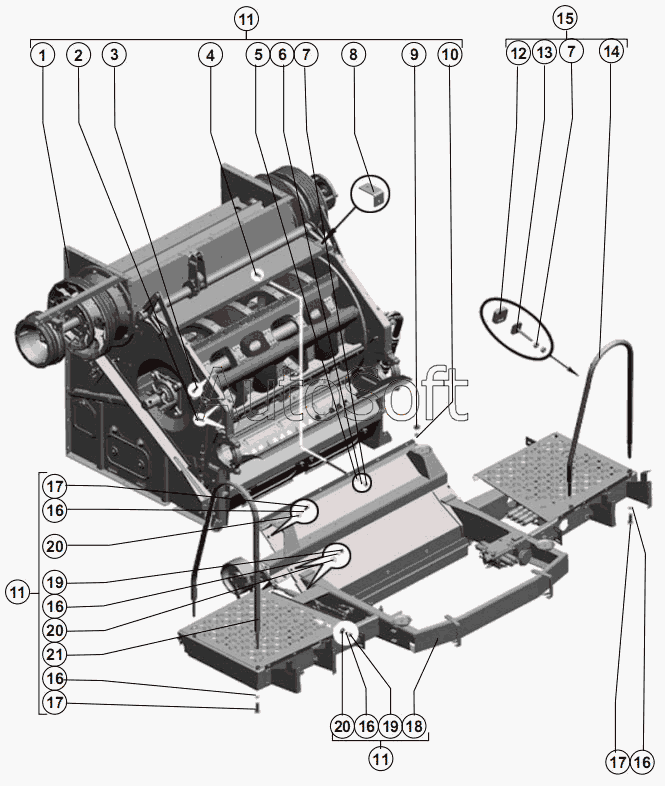

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Секция с площадкой
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
15
16
16
16
16
16
17
17
17
18
18
18
19
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Секция молотилки передняя | |
| 1 | 1***1 | Секция молотилки передняя | |
| 1 | 1***2 | Секция молотилки передняя | |
| 1 | 1***3 | Секция молотилки передняя | |
| 1 | 1***4 | Секция молотилки передняя | |
| 1 | 1***5 | Секция молотилки передняя | |
| 1 | 1***6 | Секция молотилки передняя | |
| 1 | 1***7 | Секция молотилки передняя | |
| 1 | 1***8 | Секция молотилки передняя | |
| 1 | 1***9 | Секция молотилки передняя | |
| 1 | 1***0 | Секция молотилки передняя | |
| 1 | 1***1 | Секция молотилки передняя | |
| 2 | Б***0 | Болт М12-6gх55.88.35.019 ГОСТ 7798-70 | |
| 3 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | |
| 4 | Б***0 | Болт М12-6gх45.88.35.019 ГОСТ 7798-70 | |
| 5 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 6 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 7 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 8 | 1***1 | Кронштейн | |
| 9 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 10 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 11 | 1***0 | Секция с площадкой | |
| 11 | 1***1 | Секция с площадкой | |
| 11 | 1***2 | Секция с площадкой | |
| 11 | 1***3 | Секция с площадкой | |
| 11 | 1***4 | Секция с площадкой | |
| 11 | 1***5 | Секция с площадкой | |
| 11 | 1***6 | Секция с площадкой | |
| 11 | 1***7 | Секция с площадкой | |
| 11 | 1***8 | Секция с площадкой | |
| 11 | 1***9 | Секция с площадкой | |
| 11 | 1***0 | Секция с площадкой | |
| 11 | 1***1 | Секция с площадкой | |
| 11 | 1***2 | Секция с площадкой | |
| 11 | 1***3 | Секция с площадкой | |
| 11 | 1***4 | Секция с площадкой | |
| 11 | 1***5 | Секция с площадкой | |
| 12 | А***2 | Чехол | |
| 13 | 1***0 | Упор | |
| 14 | 1***0 | Ограждение | |
| 15 | 1***0 | Ограждение | |
| 16 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 17 | Б***0 | Болт М12-6gх35.88.35 ГОСТ 7798-70 | |
| 18 | 1***0 | Площадка входа | |
| 18 | 1***0 | Площадка входа | |
| 18 | 1***0 | Площадка входа | |
| 19 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 20 | Ш***8 | Шайба С 12.01.019 ГОСТ 6958-78 | |
| 21 | 1***0 | Ограждение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
