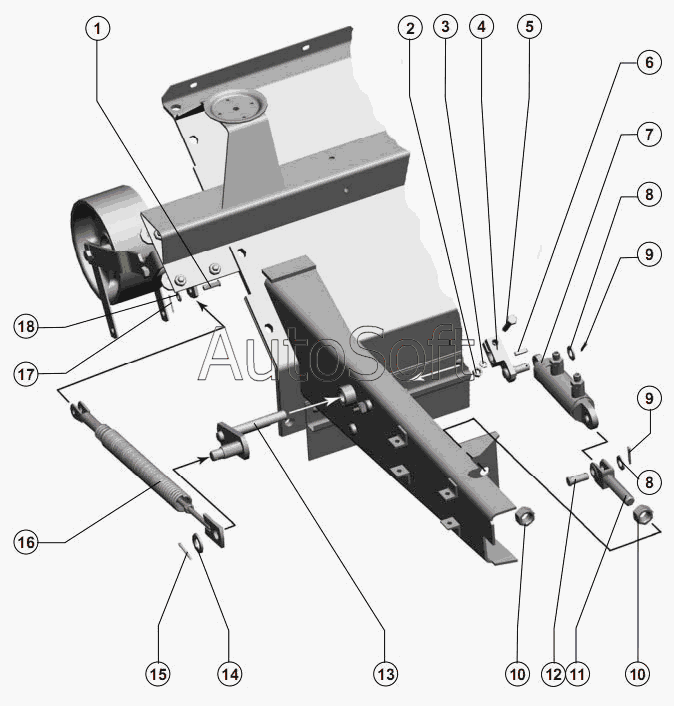

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.07.00.600, 101.07.02.000, 101.07.03.000
10
10
18
17
16
15
14
13
13
12
11
1
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***0 | Ось 6-10 b12х30.35.Ц9.хр ГОСТ 9650-80 | |
| 2 | Г***0 | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 3 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ6402-70 | |
| 4 | 1***0 | Рычаг | |
| 5 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 | |
| 6 | Ш***8 | Шпонка 6х6х25 ГОСТ23360-78 | |
| 7 | Р***0 | Гидроцилиндр | |
| 8 | Ш***8 | Шайба С.14.01.019 ГОСТ11371-78 | |
| 9 | Ш***9 | Шплинт 4х25.019 ГОСТ397-79 | |
| 10 | Г***0 | Гайка М20-6Н.6.019 ГОСТ5915-70 | |
| 11 | Р***Б | Вилка | |
| 12 | Р***1 | Ось | |
| 13 | М***1 | Магнитодержатель 2 ЮГИШ.301121.011 | |
| 13 | М***У | Магнитодержатель ЮГИШ.420124.001ТУ | |
| 14 | Ш***8 | Шайба С20х3,9.019 ГОСТ11371-78 | |
| 15 | Ш***9 | Шплинт 4х36.019 ГОСТ397-79 | |
| 16 | 1***0 | Пружина натяжения | |
| 17 | Ш***8 | Шайба С10.01.019 ГОСТ11371-78 | |
| 18 | Ш***9 | Шплинт 3,2х25.019 ГОСТ397-79 |
