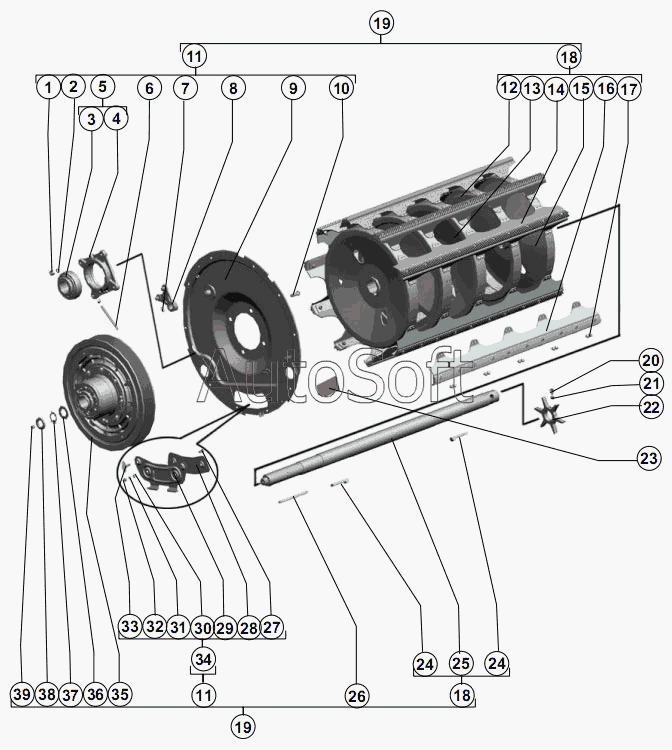

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Барабан молотильный
30
21
22
23
24
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 2 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 3 | П***0 | Подшипник 680314НК7С27 ТУ 37.006.084-90 | |
| 4 | Н***6 | Корпус подшипника | |
| 5 | Н***0 | Подшипник в сборе или опора или РСМ-10.01.15.330 | |
| 6 | 4***7 | Трубка | |
| 7 | К***6 | Кольцо С25 ГОСТ 13942-86 | |
| 8 | Р***0 | Рычаг | |
| 9 | 1***0 | Фланец | |
| 10 | Б***1 | Болт М16х50 ТУ23.4617472.06-91 | |
| 11 | 1***0 | Фланец | |
| 12 | Р***Б | Диск | |
| 13 | 1***А | Диск средний | |
| 14 | 1***0 | Бич правый | |
| 15 | 1***А | Диск крайний | |
| 16 | 1***0 | Бич левый | |
| 17 | З***0 | Заклепка 10х24.01.016 ГОСТ 10299-80 | |
| 18 | 1***А | Остов барабана | |
| 19 | 1***0 | Барабан молотильный | |
| 20 | В***1 | Винт М6х20.22Н ТУ 23.4617472.07-91 | |
| 21 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 22 | Р***2 | Звездочка | |
| 23 | Р***7 | Заслонка | |
| 24 | Р***1 | Шпонка специальная или РСМ-10.01.18.604 | |
| 25 | 1***1 | Вал | |
| 26 | Ш***8 | Шпонка 18х11х200 ГОСТ 23360-78 | |
| 27 | Б***1 | Болт М8х20 ТУ23.4617472.06-91 | |
| 28 | Р***9 | Накладка | |
| 29 | Р***0 | Крышка | |
| 30 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 31 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 32 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 33 | 4***2 | Винт | |
| 34 | Р***0 | Крышка | |
| 35 | Р***Б | Вариатор барабана | |
| 36 | Ш***8 | Шайба С 42х3.9.01.019 ГОСТ 10450-78 | |
| 37 | Ш***9 | Шайба Н.42х1.4.01.019 ГОСТ 11872-89 | |
| 38 | Г***8 | Гайка М42Х1.5-6Н.05.019 ГОСТ 11871-88 | |
| 39 | М***4 | Масленка 1.2.Ц6.хр ГОСТ 19853-74 |
