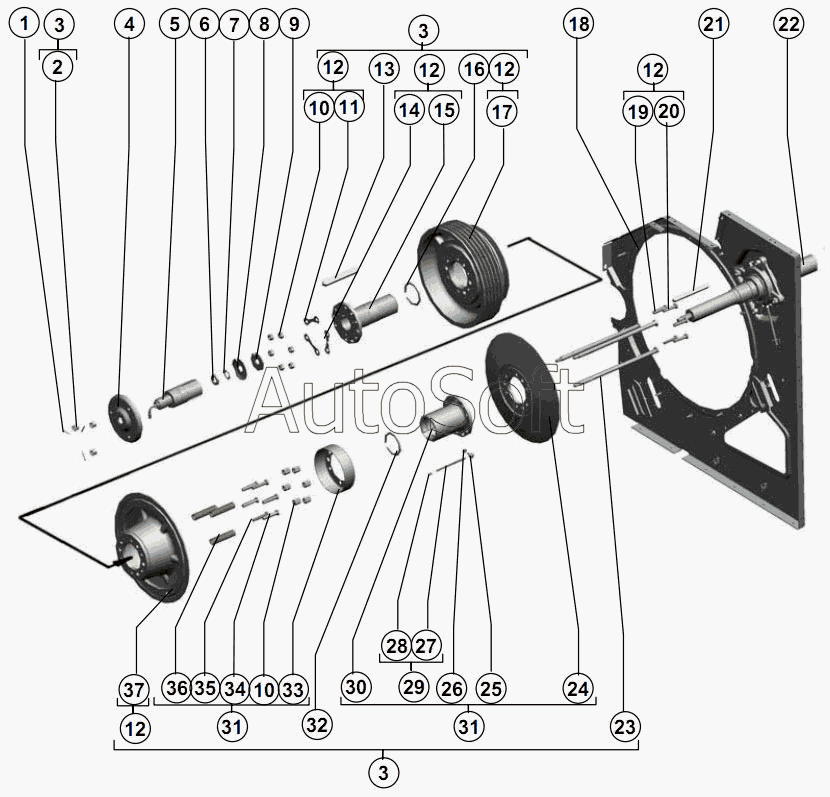

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Шкив вариатора ведущий
29
20
21
22
23
24
25
26
27
28
19
30
31
31
32
33
34
35
36
37
10
10
2
3
3
3
4
5
6
7
8
9
1
11
12
12
12
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шплинт 4х36.019 ГОСТ 397-79 | |
| 2 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 3 | 1***0 | Шкив вариатора ведущий | |
| 4 | Р***0 | Конус | |
| 5 | Г***6 | Гидроцилиндр РСМ-10.09.01.010.-А ТУ 23.1.152-86 | |
| 6 | Г***8 | Гайка М30х1.5-6Н.05.019 ГОСТ 11871-88 | |
| 7 | Ш***9 | Шайба Н30.01.019 ГОСТ 11872-89 | |
| 8 | Р***А | Шайба | |
| 9 | Р***1 | Шайба | |
| 10 | Г***0 | Гайка М16х1.5-6Н.6.019 ГОСТ 5915-70 | |
| 11 | Р***1 | Шайба стопорная | |
| 12 | 1***. | Блок приводной | |
| 13 | Р***7 | Шпонка | |
| 14 | Р***Б | Шайба стопорная | |
| 15 | Р***А | Ступица или РСМ-10.01.15.440А | |
| 16 | К***6 | Кольцо С95 ГОСТ 13940-86 | |
| 17 | 1***1 | Шкив: УВ- УБ- 5НВ | |
| 18 | 1***0 | Панель левая | |
| 19 | Р***1 | Болт специальный | |
| 20 | Б***0 | Болт М16х1.5-6gх75.109.40Х.019 ГОСТ 7798-70 | |
| 21 | Ш***8 | Шпонка 18х11.200 ГОСТ 23360-78 | |
| 22 | 1***2 | Вал | |
| 23 | Р***9 | Болт | |
| 24 | Р***Д | Диск | |
| 25 | Р***3 | Переходник | |
| 26 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 27 | 4***3 | Трубка | |
| 28 | М***4 | Масленка 1.2.Ц6хр ГОСТ 19853-74 | |
| 29 | Р***0 | Трубка | |
| 30 | Р***0 | Ступица | |
| 31 | Р***Б | Диск подвижный | |
| 32 | Р***1 | Кольцо | |
| 33 | Р***6 | Кожух | |
| 34 | Р***8 | Болт специальный | |
| 35 | Б***0 | Болт М16х1.5-6gх75.109.40Х.019 ГОСТ 7798-70 | |
| 36 | Р***9 | Пружина | |
| 37 | Р***Г | Диск |
