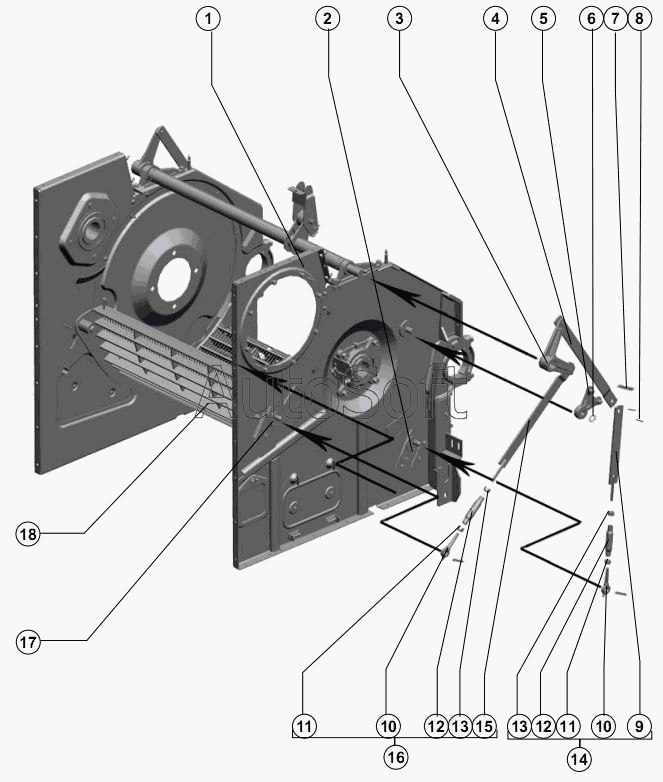

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Механизм подъема подбарабанья
10
10
18
17
16
15
14
13
13
12
12
11
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Панель правая | |
| 2 | Р***0 | Фиксатор | |
| 3 | 1***1 | Рычаг | |
| 4 | Р***А | Тяга | |
| 5 | Р***0 | Рычаг | |
| 6 | К***6 | Кольцо С25 ГОСТ 13942-86 | |
| 7 | Р***3 | Шпонка | |
| 8 | Ш***9 | Шплинт 5х36.019 ГОСТ 397-79 | |
| 9 | Р***0 | Тяга | |
| 10 | Р***3 | Тяга | |
| 11 | Г***0 | Гайка М16LH-6Н.6.019 ГОСТ 5915-70 | |
| 12 | Р***1 | Гайка стяжная | |
| 13 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 14 | Р***А | Тяга | |
| 15 | Р***0 | Тяга | |
| 16 | Р***А | Тяга | |
| 17 | Р***1 | Фиксатор | |
| 18 | 1***0 | Подбарабанье |
