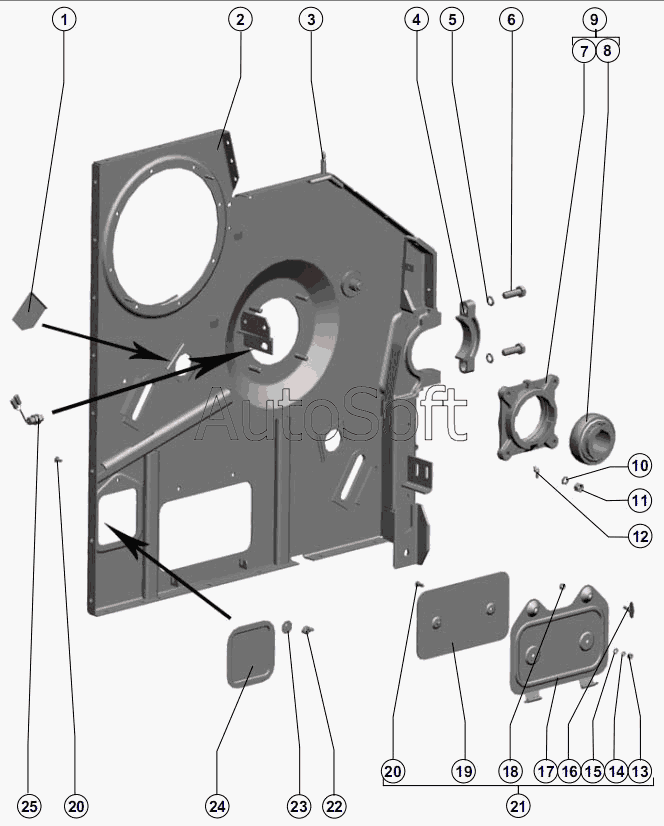

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Панель правая
13
25
24
23
22
21
20
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***7 | Заслонка | |
| 2 | 1***0 | Панель правая | |
| 3 | Р***3 | Шпилька | |
| 4 | Р***2 | Обойма | |
| 5 | Ш***0 | Шайба 20Т 65Г 019 ГОСТ6402-70 | |
| 6 | Б***0 | Болт М20-6gх60.109.40Х.019 ГОСТ 7798-70 | |
| 7 | Н***6 | Корпус подшипника | |
| 8 | П***0 | Подшипник 680314НК7С27 ТУ 37.006.084-90 | |
| 9 | Н***0 | Подшипник в сборе или опора или РСМ-10.01.15.330 | |
| 10 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 11 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 12 | М***4 | Масленка 2.2.45.Ц6.хр ГОСТ 19853-74 | |
| 13 | Г***0 | Гайка 8Т 65Г 019 ГОСТ 6402-70 | |
| 14 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 15 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 16 | 4***2 | Винт | |
| 17 | Р***0 | Крышка | |
| 18 | 4***1 | Втулка | |
| 19 | Р***А | Накладка | |
| 20 | Б***1 | Болт М8х20 ТУ 23.4617472.06-91 | |
| 21 | Р***0 | Крышка | |
| 22 | 5***7 | Гайка специальная | |
| 23 | 4***А | Шайба эксцентричная | |
| 24 | Р***0 | Крышка | |
| 25 | П***У | Преобразователь первичный Пр П-1М 17МО. 082.021ТУ |
