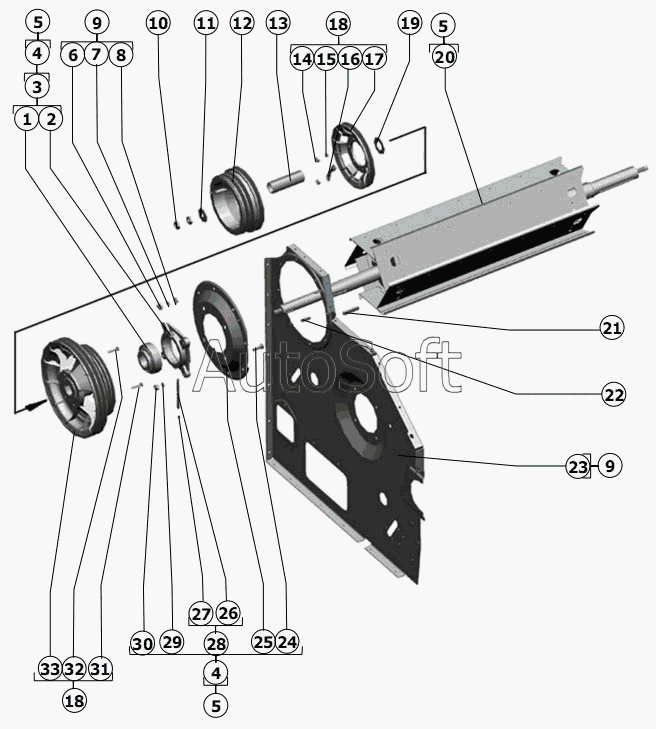

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Битер отбойный
27
19
20
21
22
23
24
25
26
18
18
28
29
30
31
32
33
33
10
2
3
4
4
5
5
5
6
7
8
9
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Подшипник 68013 НК7С27 ТУ 37.006.084-90 | |
| 2 | Р***1 | Корпус подшипника или Н.027.116 | |
| 3 | Р***0 | Подшипник | |
| 4 | Р***0 | Фланец | |
| 5 | 1***0 | Битер отбойный | |
| 6 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 7 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 8 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 9 | 1***0 | Секция молотилки передняя | |
| 10 | Г***0 | Гайка М24х2-6Н.04.019 ГОСТ 5916-70 | |
| 11 | Ш***8 | Шайба С 24х6.01.019 ГОСТ6958-78 | |
| 12 | 1***1 | Шкив | |
| 13 | 1***1 | Труба | |
| 14 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 15 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Р***9 | Шайба стопорная | |
| 17 | Р***Б | Шкив для комбайна с измельчителем (привода заднего контрпривода) | |
| 18 | Р***0 | Шкив для комбайна с измельчителем или РСМ-10.14.00.530 | |
| 19 | Р***2 | Шайба | |
| 20 | 1***0 | Битер отбойный | |
| 21 | Ш***8 | Шпонка 18х11х90 ГОСТ 23360-78 | |
| 22 | Ш***8 | Шпонка 14х9х56 ГОСТ 23360-78 | |
| 23 | 1***0 | Панель правая | |
| 24 | Б***1 | Болт М16х50.46.019 ГОСТ 7802-81 | |
| 25 | Р***3 | Фланец | |
| 26 | 4***3 | Трубка | |
| 27 | М***4 | Масленка 1.2.Ц6хр ГОСТ 19853-74 | |
| 28 | Р***0 | Трубка | |
| 29 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 30 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 31 | Р***А | Болт | |
| 32 | Б***0 | Болт М10-6gх45.88.35.019 ГОСТ 7798-70 | |
| 33 | Р***0 | Шкив для комбайна с измельчителем или РСМ-10.14.00.109 | |
| 33 | Р***0 | Шкив для комбайна с измельчителем или РСМ-10.14.00.109 |
