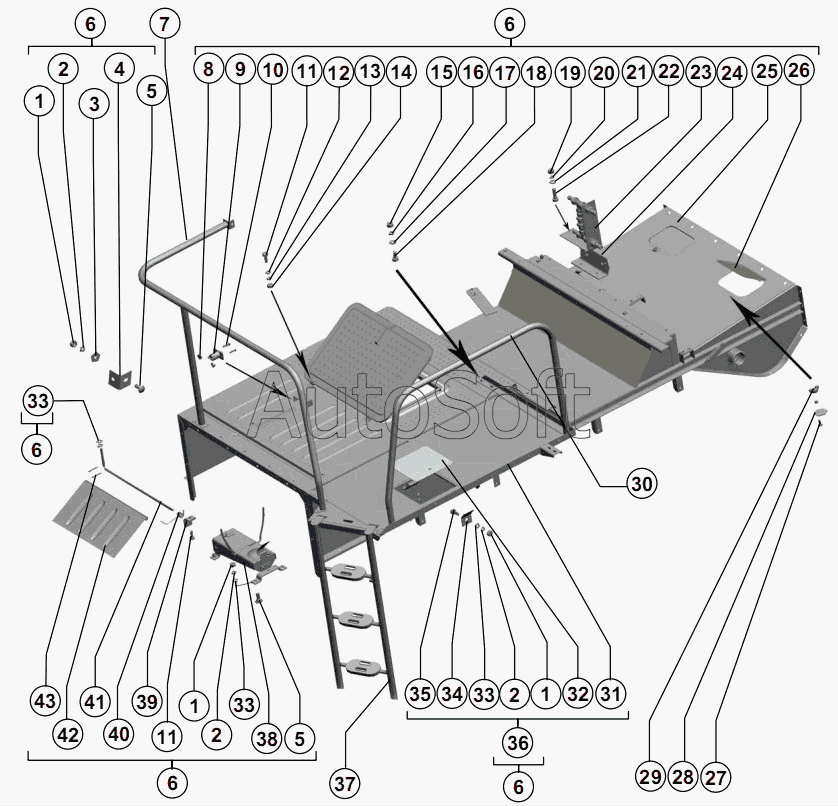

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Крыша
33
33
33
22
23
24
25
26
27
28
29
30
31
32
21
34
35
36
37
38
39
40
41
42
43
10
2
2
2
3
4
5
5
6
6
6
6
6
6
6
7
8
9
1
1
1
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 2 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Ш***8 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 4 | 1***4 | Кронштейн | |
| 5 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 6 | 1***0 | Крыша | |
| 6 | 1***1 | Крыша | |
| 6 | 1***2 | Крыша | |
| 7 | 1***0 | Поручни | |
| 8 | Г***0 | Гайка М4-6H.6.019 ГОСТ 5927-70 | |
| 9 | В***4 | Выключатель ВК2А2Ш ТУ 37.003.1006-80 Код ОКП 45 7373 4004 | |
| 10 | В***0 | Винт В.М4-6gх14.48.016 ГОСТ 17473-80 | |
| 11 | Б***0 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 12 | Ш***8 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | |
| 13 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 14 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 15 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 16 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 17 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 18 | Б***0 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | |
| 19 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 20 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 21 | Ш***8 | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 22 | Б***0 | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 | |
| 23 | 1***0 | Клапан | |
| 24 | 1***0 | Кронштейн | |
| 25 | 1***0 | Крыша | |
| 26 | 3***0 | Крышка верхнего люка | |
| 27 | Б***1 | Болт М6х20.46.019 ГОСТ 7802-81 | |
| 28 | Р***6 | Шайба эксцентрическая | |
| 29 | 5***7 | Гайка специальная | |
| 30 | 1***0 | Поручень | |
| 31 | 1***0 | Площадка | |
| 32 | 1***0 | Крышка | |
| 33 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 34 | 1***5 | Прижим | |
| 35 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 36 | 1***0 | Площадка | |
| 37 | 1***0 | Лестница | |
| 38 | 1***0 | Кронштейн | |
| 39 | 5***А | Угольник | |
| 40 | 6***3 | Пружина | |
| 41 | 6***А | Ось | |
| 42 | 3***1 | Клапан | |
| 43 | Ш***9 | Шплинт 2x16.019 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
