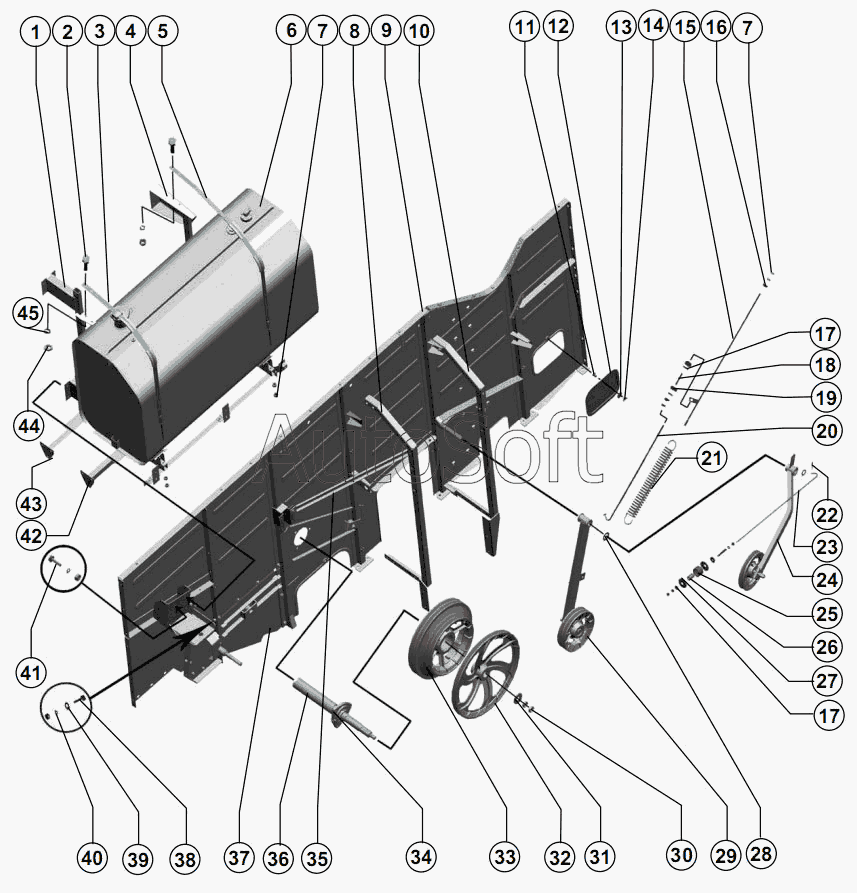

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Панель правая
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
7
8
9
10
11
1
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Опора | |
| 2 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 3 | 1***0 | Хомут | |
| 4 | 1***0 | Опора | |
| 5 | 1***0 | Хомут | |
| 6 | Р***0 | Бак топливный | |
| 7 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 8 | 1***0 | Опора | |
| 9 | 1***0 | Панель | |
| 10 | 1***0 | Опора | |
| 11 | Б***1 | Болт М6х20.46.019 ГОСТ 7802-81 | |
| 12 | 3***0 | Крышка верхнего люка | |
| 13 | Р***6 | Шайба эксцентрическая | |
| 14 | 5***7 | Гайка специальная | |
| 15 | 1***0 | Тяга | |
| 16 | 5***2 | Шайба сферическая (для комбайнов с измельчителем) | |
| 17 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 18 | Р***4 | Втулка (для комбайнов с измельчителем) | |
| 19 | Р***5 | Кольцо (для комбайнов с измельчителем) | |
| 20 | Р***8 | Тяга (для комбайнов с измельчителем) | |
| 21 | Р***Б | Пружина (для комбайнов с измельчителем) | |
| 22 | Ш***9 | Шплинт 3,2x32.019 ГОСТ 397-79 | |
| 23 | Р***3 | Тяга | |
| 24 | Р***Б | Ролик натяжной (для комбайнов с измельчителем) | |
| 25 | 5***8 | Пружина | |
| 26 | Р***8 | Втулка | |
| 27 | Р***2 | Шайба | |
| 28 | Ш***8 | Шайба С.30х2.01.019 ГОСТ 11371-78 | |
| 29 | Р***Б | Ролик | |
| 30 | Г***0 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | |
| 31 | Ш***8 | Шайба C 24х6.01.019 ГОСТ 6958-78 | |
| 32 | Р***0 | Шкив или РСМ-10.01.30.180А | |
| 33 | Р***А | Шкив в сборе | |
| 34 | Н***2 | Опора | |
| 35 | 1***А | Подкос | |
| 36 | 1***1 | Вал | |
| 37 | Р***0 | Боковина | |
| 38 | Г***0 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | |
| 39 | Ш***8 | Шайба C 24х6.01.019 ГОСТ 6958-78 | |
| 40 | Г***0 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | |
| 41 | Ш***8 | Шайба C 24х6.01.019 ГОСТ 6958-78 | |
| 42 | 1***0 | Кронштейн | |
| 43 | 1***0 | Кронштейн | |
| 44 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 45 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
