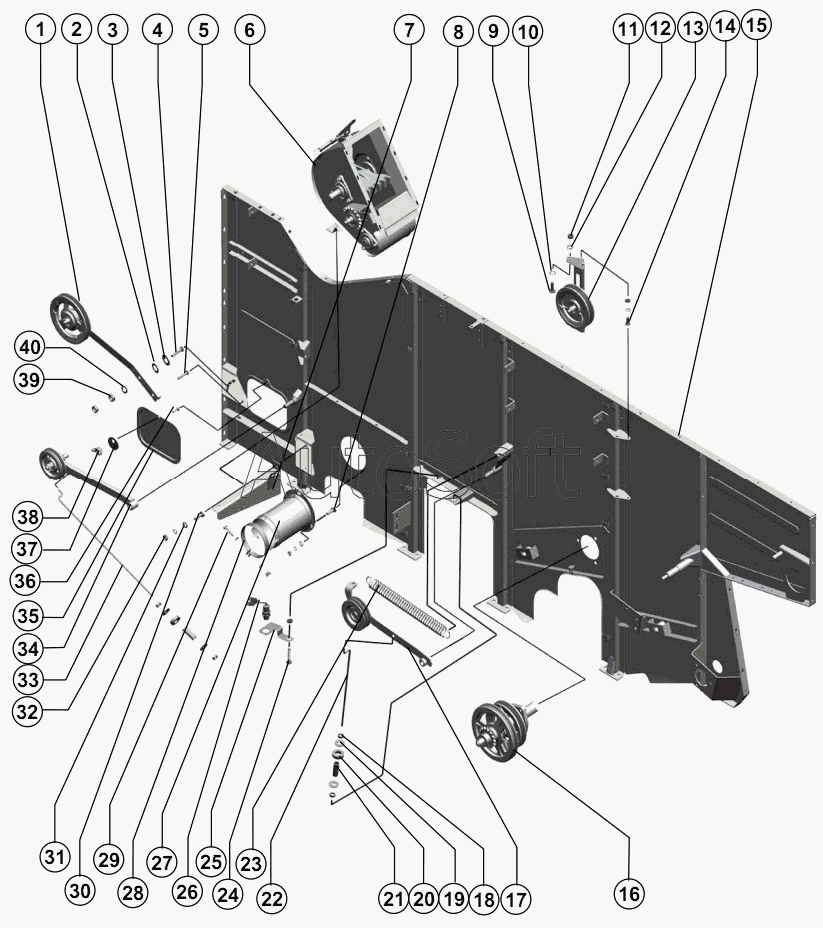

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Панель левая каркаса молотилки
31
21
22
23
24
25
26
27
28
29
30
20
32
33
34
35
36
37
38
39
40
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***В | Ролик натяжной | |
| 2 | Ш***8 | Шайба С.18х1.4.01.019 ГОСТ 11371-78 | |
| 3 | Ш***8 | Шайба С.18.01.019 ГОСТ 11371-78 | |
| 4 | Б***1 | Болт М12х65.46.019 ГОСТ 7802-81 | |
| 5 | Б***0 | Болт М12-6gx60-50.88.35.019 ГОСТ 7798-70 | |
| 6 | Р***Г | Устройство домолачивающее | |
| 7 | Р***0 | Кронштейн | |
| 8 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 9 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 10 | Ш***8 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 11 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 12 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 13 | Р***А | Шкив натяжной | |
| 14 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 15 | 1***0 | Панель | |
| 15 | 1***1 | Панель | |
| 16 | 1***0 | Контрпривод задний | |
| 16 | 1***1 | Контрпривод задний | |
| 17 | Р***А | Ролик натяжной | |
| 18 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 19 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 20 | Р***5 | Кольцо | |
| 21 | Р***А | Втулка | |
| 22 | Р***3 | Тяга | |
| 23 | Р***8 | Пружина | |
| 24 | Б***0 | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 | |
| 25 | Р***3 | Кронштейн | |
| 26 | П***1 | Преобразователь первичный ПрП-1М 17МО.082.021ТУ, комплектация 1 | |
| 27 | Р***А | Кожух | |
| 28 | Р***А | Хомут | |
| 29 | Б***0 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | |
| 30 | Б***0 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 | |
| 31 | Ш***8 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 32 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 33 | Р***3 | Тяга | |
| 34 | Р***Б | Рычаг | |
| 35 | 3***0 | Крышка верхнего люка | |
| 36 | Б***1 | Болт М6х20.46.019 ГОСТ 7802-81 | |
| 37 | Р***6 | Шайба эксцентрическая | |
| 38 | 5***7 | Гайка специальная | |
| 39 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 40 | Ш***8 | Шайба С.12х3.01.019 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
