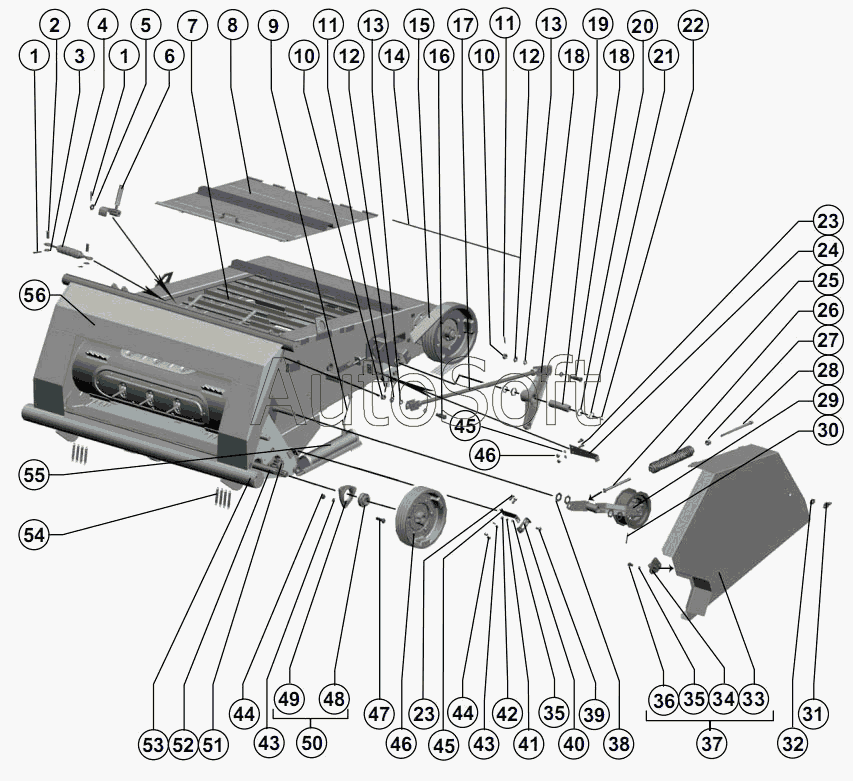

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 142.03.00.000-03 Камера наклонная
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шплинт 5x45.019 ГОСТ 397-79 | |
| 2 | О***0 | Ось 6-20 b12x40.35.Ц9.хр ГОСТ 9650-80 | |
| 3 | Ш***8 | Шайба С.20х2.01.019 ГОСТ 11371-78 | |
| 4 | 1***0 | Пружина | |
| 5 | Ш***8 | Шайба С.20х3,9.01.019 ГОСТ 11371-78 | |
| 6 | 1***0 | Крюк | |
| 7 | 3***Б | Транспортер цепной | |
| 8 | 3***А | Крышка | |
| 9 | 1***0 | Тросик | |
| 10 | Г***3 | Гайка М16-6H.04.35.019 ГОСТ 5919-73 | |
| 11 | Ш***9 | Шплинт 4x25.019 ГОСТ 397-79 | |
| 12 | Ш***8 | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 13 | 1***1 | Втулка | |
| 14 | 3***2 | Шомпол | |
| 15 | Р***t | РСМ 6201094 Ремень 4-HB 4290La Ausf.05 Optibelt | |
| 16 | 1***8 | Палец | |
| 17 | 1***0 | Тяга | |
| 18 | 1***0 | Рычаг | |
| 19 | 1***2 | Палец | |
| 20 | 1***9 | Втулка | |
| 21 | К***6 | Кольцо C40 ГОСТ 13942-86 | |
| 22 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 23 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 24 | 1***0 | Кронштейн | |
| 25 | 1***0 | Тяга | |
| 26 | 1***0 | Пружина | |
| 27 | Г***0 | Гайка М16-6H.6.019 ГОСТ 5915-70 | |
| 28 | 1***7 | Болт регулировочный | |
| 29 | 1***0 | Шкив натяжной | |
| 30 | Ш***9 | Шплинт 6.3x50.019 ГОСТ 397-79 | |
| 31 | 5***2 | Гайка | |
| 32 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 33 | 1***0 | Щиток | |
| 34 | 0***0 | Замок | |
| 35 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 36 | Б***0 | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | |
| 37 | 1***0 | Щиток | |
| 38 | Ш***8 | Шайба С.30х2.01.019 ГОСТ 11371-78 | |
| 39 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 40 | 0***0 | Стопор | |
| 41 | Ш***8 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 42 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 43 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 44 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 45 | 1***7 | Кронштейн | |
| 46 | 1***0 | Шкив | |
| 47 | Б***0 | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 | |
| 48 | П***0 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 49 | Н***6 | Корпус подшипника | |
| 50 | Н***0 | Опора подшипника | |
| 51 | 1***0 | Гидромотор | |
| 52 | 1***1 | Вал | |
| 53 | 1***1 | Корпус наклонной камеры | |
| 54 | Р***7 | Пружина | |
| 55 | 3***Б | Упор гидроцилиндра | |
| 56 | 1***1 | Рамка | |
| 57 | 1***1 | Вал верхний | |
| 58 | 1***0 | Болт | |
| 59 | 1***1 | Труба с роликами | |
| 60 | 1***1 | Битер | |
| 61 | 3***1 | Болт регулировочный | |
| 62 | 3***0 | Пружина сдвоенная | |
| 63 | 1***0 | Кронштейн | |
| 64 | Г***0 | Гайка М16-6H.6.019 ГОСТ 5915-70 | |
| 65 | 1***0 | Блок пружин | |
| 66 | 1***0 | Рычаг | |
| 67 | 1***9 | Ось | |
| 68 | К***6 | Кольцо C35 ГОСТ 13941-86 | |
| 69 | П***0 | Подшипник ШСП20К ТУ 37.553.130-90 | |
| 70 | 1***0 | Рычаг | |
| 71 | Ш***9 | Шплинт 4x45.019 ГОСТ 397-79 | |
| 72 | Ш***8 | Шайба С.24х3.9.01.019 ГОСТ 11371-78 | |
| 73 | Ш***8 | Шпонка 12x8x63 ГОСТ 23360-78 | |
| 74 | Б***0 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | |
| 75 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 76 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 77 | 1***0 | Звездочка | |
| 78 | 1***0 | Звездочка | |
| 79 | 1***0 | Цепь | |
| 80 | Б***0 | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 | |
| 81 | 1***8 | Кронштейн | |
| 82 | 1***1 | Щиток | |
| 83 | 1***1 | Щиток | |
| 84 | 1***0 | Натяжник | |
| 85 | 1***1 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
