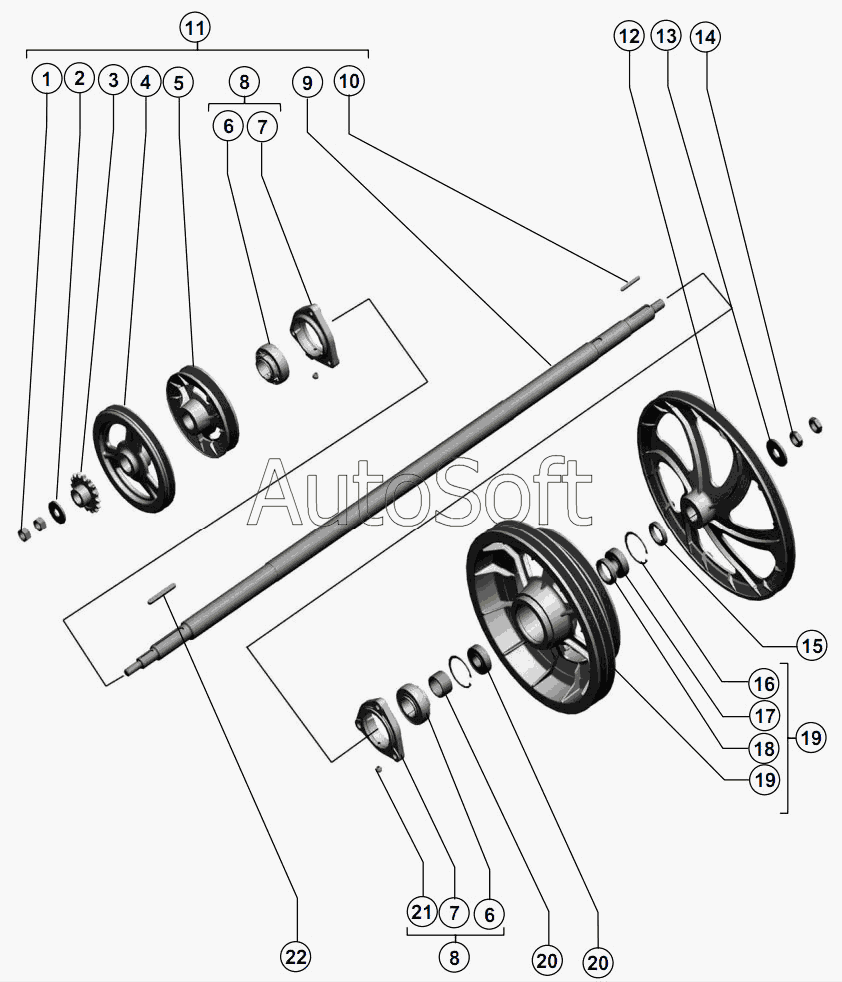

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Контрпривод задний
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М20х1.5-6H.6.019 ГОСТ 5915-70 | |
| 2 | Ш***8 | Шайба C 20х5.01.019 ГОСТ 6958-78 | |
| 3 | Р***А | Звездочка z-16 t-19,05 | |
| 4 | Р***6 | Шкив | |
| 5 | Р***А | Шкив или РСМ-10.01.34.140 | |
| 6 | П***0 | Подшипник 680210 А2К7С27 ТУ 37.006.084-90 | |
| 7 | Н***А | Корпус подшипника | |
| 8 | Н***2 | Опора | |
| 9 | 1***1 | Вал | |
| 10 | Ш***8 | Шпонка 12x8x90 ГОСТ 23360-78 | |
| 11 | 1***0 | Контрпривод задний | |
| 12 | Р***0 | Шкив или РСМ-10.01.30.180А | |
| 13 | Ш***8 | Шайба C 24х6.01.019 ГОСТ 6958-78 | |
| 14 | Г***0 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | |
| 15 | К***6 | Кольцо C100 ГОСТ 13943-86 | |
| 16 | П***5 | Подшипник 180309С17 ГОСТ 8882-75 | |
| 17 | П***1 | Втулка | |
| 18 | Р***Д | Шкив диаметр 475/365 | |
| 19 | Р***А | Шкив в сборе | |
| 20 | Р***1 | Втулка | |
| 21 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 22 | Ш***8 | Шпонка 12x8x63 ГОСТ 23360-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
