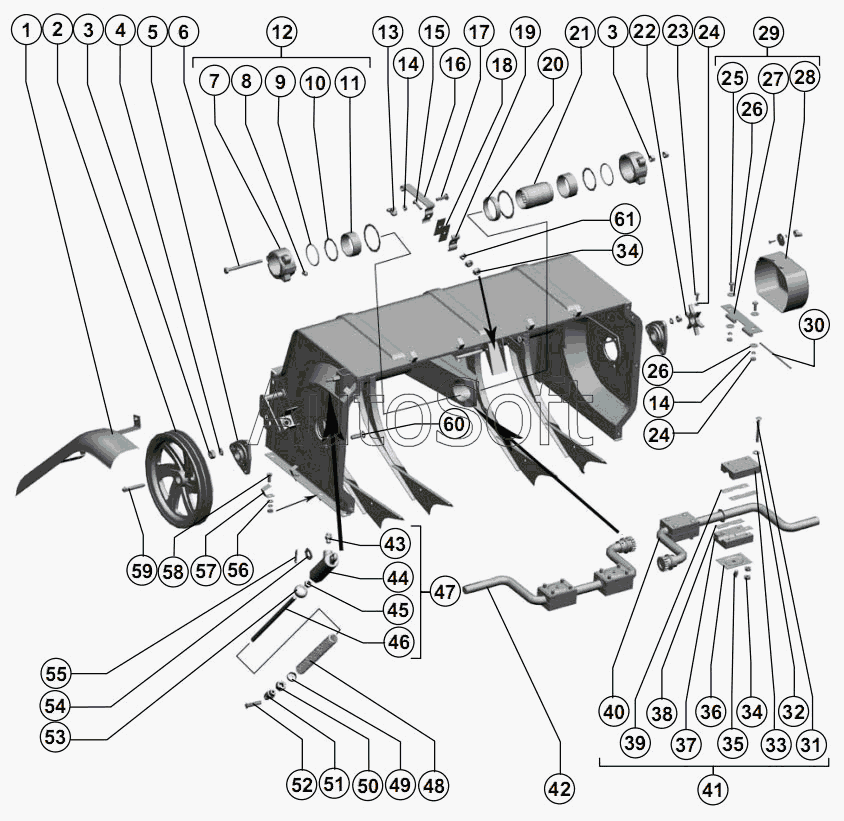

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Соломонабиватель
47
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
61
16
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
1
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Щиток | |
| 2 | Р***0 | Шкив | |
| 3 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 4 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 5 | Н***0 | Опора подшипника | |
| 6 | Б***0 | Болт М10-6gx120-50.88.35.019 ГОСТ 7798-70 | |
| 7 | Р***2 | Корпус левый | |
| 8 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 9 | К***3 | Кольцо 072-080-46-2-2 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 10 | Р***2 | Шайба упорная | |
| 11 | П***й | Подшипник НК 758332 нестандартный | |
| 12 | Р***0 | Корпус левый в сборе | |
| 13 | 5***7 | Гайка специальная | |
| 14 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 15 | Б***1 | Болт М8х30.46.019 ГОСТ 7802-81 | |
| 16 | Р***0 | Скоба | |
| 17 | Б***1 | Болт М6х20.46.019 ГОСТ 7802-81 | |
| 18 | Р***1 | Прокладка | |
| 19 | Р***А | Скоба | |
| 20 | Р***2 | Кольцо направляющее | |
| 21 | Р***А | Втулка соединительная | |
| 22 | Р***1 | Звездочка | |
| 23 | В***1 | Винт М6х20.22Н ТУ 23.4617472.07-91 | |
| 24 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 25 | Б***0 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 26 | Ш***8 | Шайба C 6х1.4.01.019 ОСТ 6958-78 | |
| 27 | Р***5 | Петля | |
| 28 | Р***А | Крышка | |
| 29 | Р***0 | Кожух | |
| 30 | Р***1 | Ось | |
| 31 | Б***1 | Болт М8х80.46.019 ГОСТ 7802-81 | |
| 32 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 33 | 6***3 | Полуподшипник А | |
| 34 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 35 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 36 | 4***4 | Накладка | |
| 37 | 6***4 | Полуподшипник Б | |
| 38 | 0***1 | Прокладка | |
| 39 | 0***7 | Прокладка | |
| 40 | 1***0 | Вал коленчатый | |
| 41 | 1***0 | Вал | |
| 42 | 1***0 | Вал | |
| 43 | Ш***F | Штуцер ввертной GE08LMEDOMDCF | |
| 44 | Г***) | Гидроцилиндр ГА-66010А-04 ТУ 4785-001-07512714-2002 (ГЦ-01.000 ТУ) | |
| 45 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 46 | Р***Б | Шток | |
| 47 | 1***0 | Гидроцилиндр | |
| 48 | Г***А | Пружина | |
| 49 | Р***7 | Шайба | |
| 50 | Г***0 | Гайка М12х1.25-6H.6.019 ГОСТ 5915-70 | |
| 51 | Р***6 | Вилка | |
| 52 | О***0 | Ось 6-10 b12x36.35.Ц9.хр ГОСТ 9650-80 | |
| 53 | Г***А | Шайба | |
| 54 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 55 | Ш***9 | Шплинт 3.2x20.019 ГОСТ 397-79 | |
| 56 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 57 | Р***1 | Скоба | |
| 58 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 59 | Р***1 | Шпонка специальная | |
| 60 | Б***1 | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 61 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
