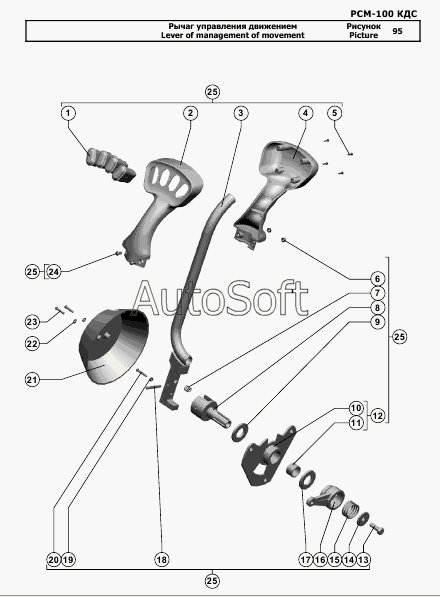

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Рычаг управления движением
13
25
25
25
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***9 | Переключатель 92.3709 | |
| 2 | 1***7 | Рукоятка | |
| 3 | 1***0 | Рычаг | |
| 4 | 1***8 | Рукоятка | |
| 5 | В***9 | Винт 4х10.01.019 | |
| 6 | Г***9 | Гайка М5-6H.6.019 | |
| 7 | Р***Б | Пружина | |
| 8 | Р***Б | Вал | |
| 9 | Р***А | Шайба или РСМ-10.04.13.015 | |
| 10 | Р***0 | Диск | |
| 11 | Р***А | Втулка | |
| 12 | Р***0 | Диск | |
| 13 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 14 | Р***2 | Шайба | |
| 15 | Р***А | Пружина | |
| 16 | Р***5 | Рычаг | |
| 17 | Р***А | Шайба или РСМ-10.04.13.015 | |
| 18 | Ш***0 | Штифт 5 х 40 | |
| 19 | Г***9 | Гайка М4-6H.6.019 | |
| 20 | В***6 | Винт В.М4-6gх25-25.48.016 | |
| 21 | Р***1 | Крышка | |
| 22 | Ш***9 | Шайба С.4.01.019 | |
| 23 | В***6 | Винт В.М4-6gх20.48.036 | |
| 24 | В***9 | Винт В.М5-6gх10.48.019 | |
| 25 | Р***0 | Рычаг управления движением |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
