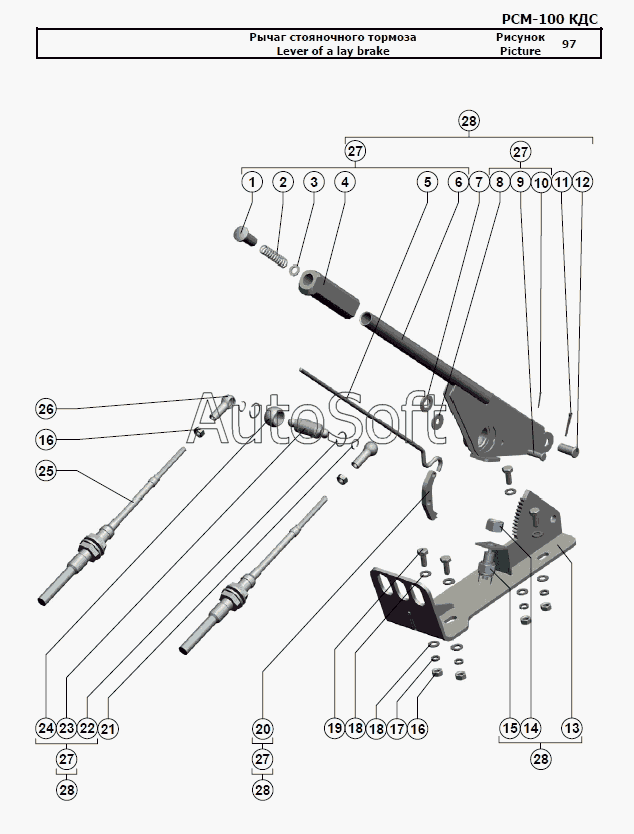

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Рычаг стояночного тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
27
27
27
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Кнопка | |
| 2 | 5***3 | Пружина | |
| 3 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 4 | Р***3 | Рукоятка | |
| 5 | 1***1 | Тяга | |
| 6 | 1***0 | Рычаг | |
| 7 | Ш***9 | Шайба С.12х3.01.019 | |
| 8 | Ш***9 | Шайба C 8.01.019 | |
| 9 | О***р | Ось 6-8 b12x25.35.Ц9хр | |
| 10 | Ш***9 | Шплинт 2x16.019 | |
| 11 | Ш***9 | Шплинт 3,2x25.019 | |
| 12 | О***р | Ось 6-12 b12x25.35.Ц9хр | |
| 13 | 1***0 | Кронштейн | |
| 14 | Г***9 | Гайка М14х1,5-6H.6.019 | |
| 15 | В***4 | Выключатель света заднего хода ВК 415 Код ОКП 4573734284 | |
| 16 | Г***9 | Гайка М8-6H.6.019 | |
| 17 | Ш***9 | Шайба 8Т 65Г 019 | |
| 18 | Ш***9 | Шайба С.8.01.019 | |
| 19 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 20 | 1***2 | Собачка | |
| 21 | Р***А | Кольцо | |
| 22 | К***0 | Кольцо C20 | |
| 23 | Р***А | Ось | |
| 24 | Р***4 | Втулка | |
| 25 | Т***4 | Трос 115-075-02900 ТУ У 29.3-32200047-010-2004 | |
| 26 | Р***А | Корпус шарнира | |
| 27 | 1***0 | Рычаг | |
| 28 | 1***0 | Рычаг стояночного тормоза |
