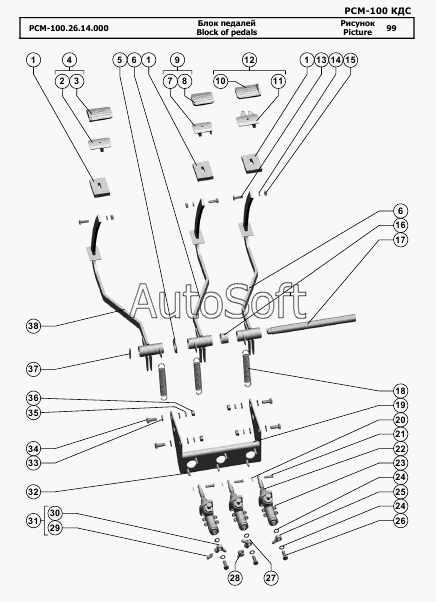

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Блок педалей
1
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
РСМ-100.26.14.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.26.14.000 | Р***0 | Блок педалей | |
| 1 | Р***Б | Уплотнение | |
| 2 | Р***0 | Опора педали | |
| 3 | A***2 | Чехол | |
| 4 | Р***0 | Педаль | |
| 5 | Ш***9 | Шайба С.30х3,9.01.019 | |
| 6 | 1***0 | Стойка педали | |
| 7 | Р***0 | Опора педали | |
| 8 | A***1 | Чехол | |
| 9 | Р***0 | Педаль левая | |
| 10 | A***2 | Чехол | |
| 11 | Р***0 | Опора педали | |
| 12 | Р***0 | Педаль тормоза правая | |
| 13 | Б***5 | Болт М10-6gx30.88.35 | |
| 14 | Ш***9 | Шайба 10Т 65Г 019 | |
| 15 | Г***9 | Гайка М10-6H.6.019 | |
| 16 | Р***2 | Втулка | |
| 17 | Р***1 | Ось | |
| 18 | 5***6 | Пружина | |
| 19 | 1***0 | Мостик | |
| 20 | Ш***9 | Шплинт 2x16.019 | |
| 21 | О***р | Ось 6-8 b12x30.35.Ц9хр | |
| 22 | Г***0 | Главный цилиндр РСМ-10.04.14.150 | |
| 23 | Г***9 | Гайка М8-6H.6.019 | |
| 24 | 7***5 | Прокладка | |
| 25 | Р***7 | Угольник | |
| 26 | 5***3 | Болт | |
| 27 | 5***6 | Угольник | |
| 28 | В***Б | Выключатель | |
| 29 | Р***1 | Штуцер | |
| 30 | 5***1 | Уголок | |
| 31 | Р***0 | Штуцер | |
| 32 | Б***9 | Болт M8x35.46.019 | |
| 33 | Ш***9 | Шайба С.12х2.01.019 | |
| 34 | Б***9 | Болт М12-6gx30.88.35.019 | |
| 35 | Ш***9 | Шайба 12Т 65Г 019 | |
| 36 | Г***9 | Гайка М12-6H.6.019 | |
| 37 | Ш***9 | Шплинт 5x36.019 | |
| 38 | 1***1 | Стойка педали |
