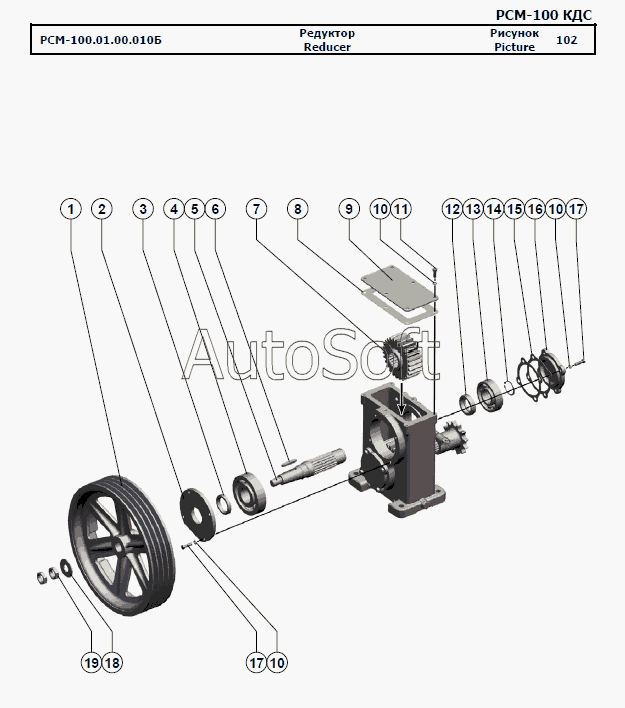

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
17
18
19
РСМ-100.01.00.010Б
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.01.00.010Б | Р***Б | Редуктор | |
| 1 | Р***5 | Шкив ф425 | |
| 2 | Р***2 | Крышка | |
| 3 | М***1 | Манжета I.2-45х65-1 | |
| 4 | П***0 | Подшипник 410 | |
| 5 | Р***А | Вал | |
| 6 | Ш***6 | Шпонка 10x8x56 | |
| 7 | Р***А | Шестерня | |
| 8 | Р***2 | Прокладка | |
| 9 | Р***1 | Крышка | |
| 10 | Ш***9 | Шайба 8Т 65Г 019 | |
| 11 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 12 | Р***4 | Втулка | |
| 13 | П***9 | Подшипник 309 | |
| 14 | К***5 | Кольцо C45 | |
| 15 | Р***А | Прокладка | |
| 16 | Р***3 | Крышка глухая | |
| 17 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 18 | Р***2 | Шайба | |
| 19 | Г***9 | Гайка М24х2-6H.04.35.019 |
