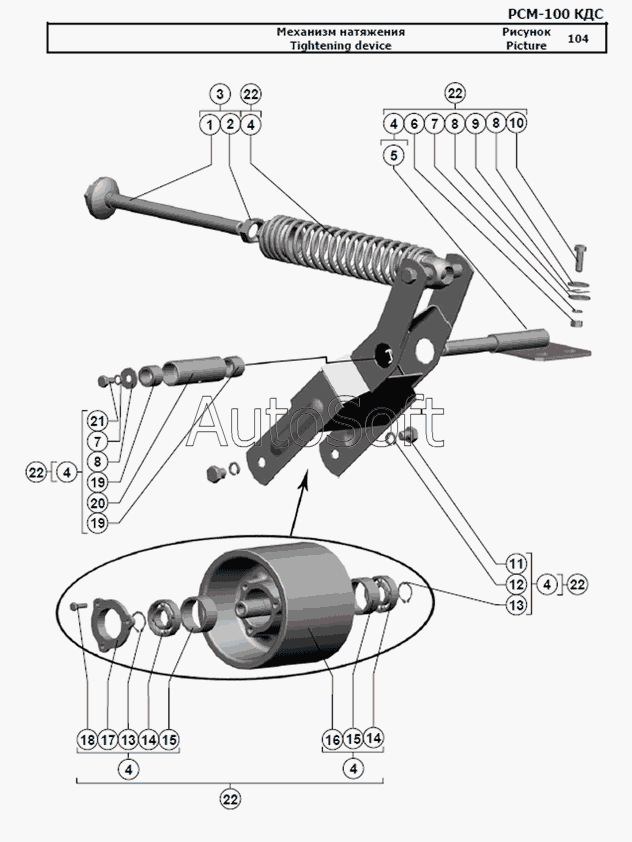

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Механизм натяжения
1
2
3
4
4
4
4
4
4
5
6
7
7
8
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
19
20
21
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Втулка натяжная | |
| 2 | Г***9 | Гайка М24-6H.04.019 | |
| 3 | Р***А | Втулка натяжная | |
| 4 | Р***0 | Механизм натяжения | |
| 5 | Р***А | Ось | |
| 6 | Г***9 | Гайка М12-6H.6.019 | |
| 7 | Ш***9 | Шайба 12Т 65Г 019 | |
| 8 | Ш***9 | Шайба C 12.01.019 | |
| 9 | Р***8 | Прокладка | |
| 10 | Б***9 | Болт М12-6gx35.88.35.019 | |
| 11 | Б***9 | Болт М16-6gx20.88.35.019 | |
| 12 | Ш***9 | Шайба 16Т 65Г 019 | |
| 13 | К***0 | Кольцо C30 | |
| 14 | П***7 | Подшипник 180206С17 | |
| 15 | Р***А | Втулка | |
| 16 | Р***3 | Шкив | |
| 17 | Р***3 | Крышка | |
| 18 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 19 | Р***3 | Втулка | |
| 20 | Р***2 | Втулка | |
| 21 | Б***9 | Болт М12-6gx20.88.35.019 | |
| 22 | Р***0 | Механизм натяжения |
