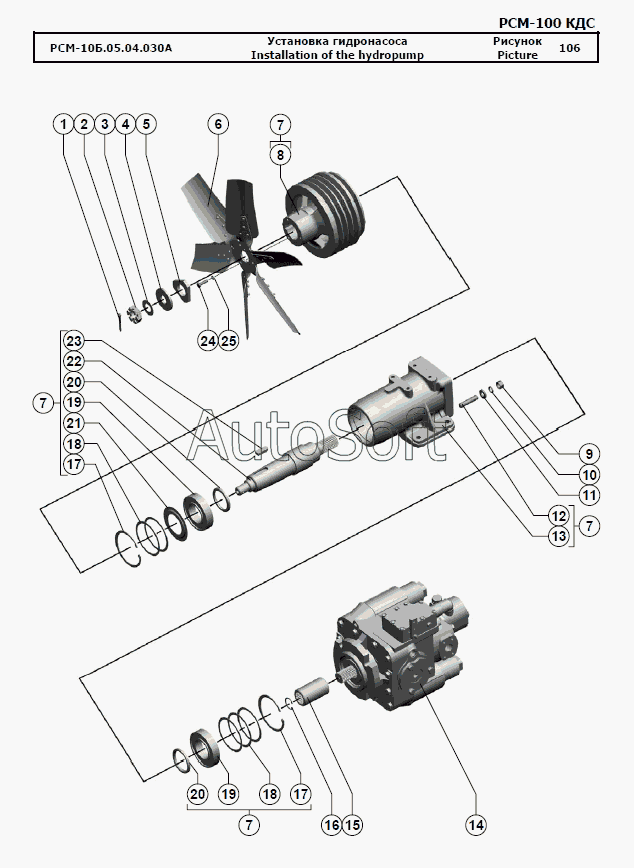

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Установка гидронасоса
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
23
24
25
РСМ-10Б.05.04.030А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-10Б.05.04.030А | Р***А | Установка гидронасоса | |
| 1 | Ш***9 | Шплинт 5x50.019 | |
| 2 | Г***9 | Гайка М27х2-6H.04.35.019 | |
| 3 | Р***4 | Шайба | |
| 4 | Р***9 | Шайба | |
| 5 | Р***1 | Шайба | |
| 6 | Р***0 | Вентилятор | |
| 7 | Р***А | Привод гидронасоса | |
| 8 | Р***Г | Шкив | |
| 9 | Г***9 | Гайка М14-6H.6.019 | |
| 10 | Ш***9 | Шайба 14Т 65Г 019 | |
| 11 | Ш***9 | Шайба С.14х5.01.019 | |
| 12 | Р***Б | Шпилька | |
| 13 | Р***Г | Корпус | |
| 14 | Н***0 | Насос аксиально-поршневой НП 90 | |
| 15 | Р***Б | Муфта | |
| 16 | P***Б | Ограничитель | |
| 17 | К***0 | Кольцо C110 | |
| 18 | Р***8 | Шайба | |
| 19 | П***й | Подшипник 180712АКС27 нестандартный | |
| 20 | Р***Д | Втулка | |
| 21 | Р***Б | Шайба защитная | |
| 22 | Р***Г | Вал | |
| 23 | Ш***0 | Шпонка 3-16x10x40 | |
| 24 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 25 | Ш***9 | Шайба 8Т 65Г 019 |
