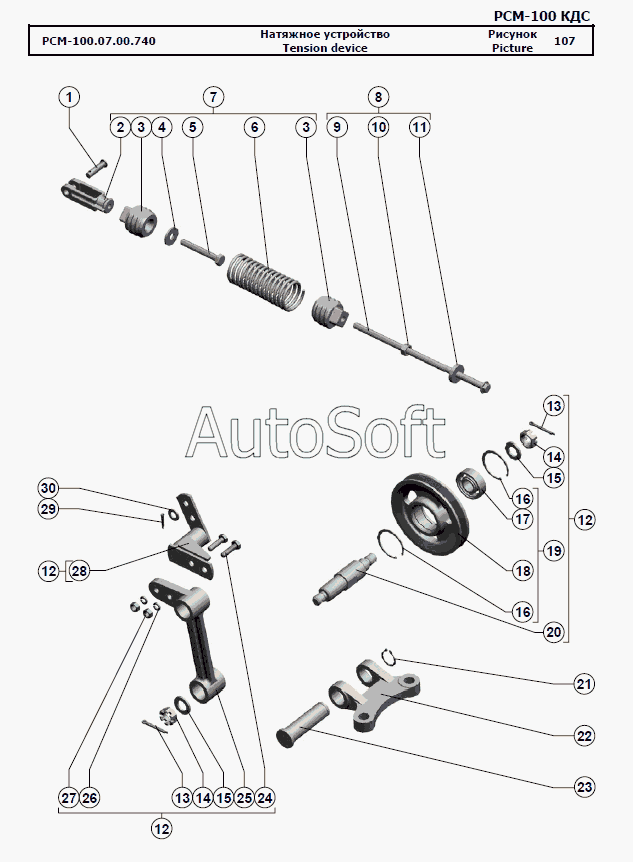

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Натяжное устройство
16
16
РСМ-100.07.00.740
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
15
14
14
13
13
12
12
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.07.00.740 | Р***0 | Натяжное устройство | |
| 1 | О***р | Ось 6-10 b12x36.35.Ц9хр | |
| 2 | 5***8 | Вилка | |
| 3 | Р***Б | Пробка | |
| 4 | Ш***9 | Шайба C 10х3.01.019 | |
| 5 | Б***9 | Болт М10-6gx70-65.88.35.019 | |
| 6 | Р***Б | Пружина | |
| 7 | Р***А | Пружина | |
| 8 | Р***А | Болт натяжения | |
| 9 | Р***В | Болт | |
| 10 | Г***9 | Гайка М10-6H.6.019 | |
| 11 | Р***9 | Шайба | |
| 12 | Р***Б | Натяжник | |
| 13 | Ш***9 | Шплинт 4x36.019 | |
| 14 | Г***9 | Гайка М16-6H.04.35.019 | |
| 15 | Ш***9 | Шайба С.16.01.019 | |
| 16 | К***7 | Кольцо C47 | |
| 17 | П***7 | Подшипник 180204К10С27 | |
| 18 | Р***Г | Шкив | |
| 19 | Р***А | Шкив в сборе | |
| 20 | Р***Б | Ось | |
| 21 | К***5 | Кольцо C25 | |
| 22 | Р***А | Кронштейн | |
| 23 | Р***Д | Ось | |
| 24 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 25 | Р***А | Рычаг | |
| 26 | Ш***9 | Шайба 8Т 65Г 019 | |
| 27 | Г***9 | Гайка М8-6H.6.019 | |
| 28 | Р***А | Рычаг | |
| 29 | Ш***9 | Шплинт 3,2x20.019 | |
| 30 | Ш***9 | Шайба С.10.01.019 |
