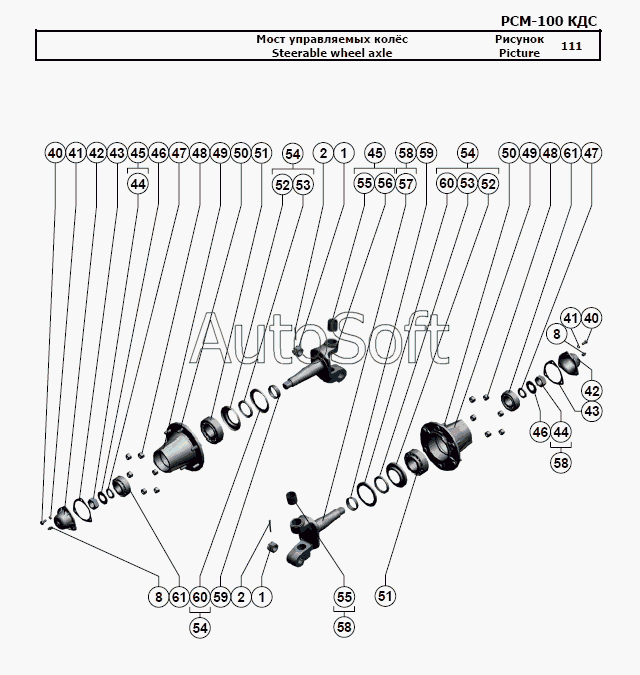

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Мост управляемых колёс
47
47
40
40
41
41
42
42
43
43
44
44
45
45
46
46
48
48
49
49
50
50
51
51
52
52
53
53
54
54
54
55
55
56
57
58
58
58
59
59
60
60
61
61
2
2
8
8
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***9 | Гайка М30х2-6H.6.019 | |
| 2 | Ш***9 | Шплинт 6,3x63.019 | |
| 3 | Р***1 | Заглушка | |
| 4 | Р***8 | Обойма подшипника | |
| 5 | Р***5 | Шайба опорная | |
| 6 | Р***А | Колпак | |
| 7 | Р***3 | Шайба подшипника | |
| 8 | М***р | Маслёнка 1.2.Ц6.хр | |
| 9 | Г***9 | Гайка М20х1,5-6H.04.35.019 | |
| 10 | Ш***9 | Шайба C 20х5.01.019 | |
| 11 | К***7 | Кольцо C47 | |
| 12 | Р***А | Кольцо | |
| 13 | П***0 | Подшипник ШСП30 | |
| 14 | Р***А | Корпус шарнира | |
| 15 | Р***А | Шарнир гидроцилиндра поворота и поперечной тяги | |
| 16 | Р***А | Втулка | |
| 17 | Р***А | Рычаг | |
| 18 | К***6 | Кольцо 011-015-25-2-6 | |
| 19 | Р***В | Штуцер ввертной | |
| 20 | Р***0 | Гидроцилиндр | |
| 21 | ***1 | Рукав высокого давления армированный 8.01.02.25,0/75.610-У1 | |
| 22 | Г***1 | Гидроцилиндр ГЦ 50.200.16.000А-01 | |
| 23 | Р***А | Труба | |
| 24 | Р***А | Балка моста | |
| 25 | Г***9 | Гайка М22х1,5-6H.04.35.019 | |
| 26 | Г***9 | Гайка М22х1,5LH-6H.04.35.019 | |
| 27 | Р***1 | Корпус шарнира | |
| 28 | Р***1 | Шарнир поперечной тяги | |
| 29 | Р***А | Клин шкворня | |
| 30 | Р***А | Ось | |
| 31 | Р***1 | Рычаг | |
| 32 | Ш***0 | Шпонка 12x8x40 | |
| 33 | Ш***9 | Шайба С.10.01.019 | |
| 34 | Ш***9 | Шайба 10Т 65Г 019 | |
| 35 | Г***9 | Гайка М10-6H.6.019 | |
| 36 | Р***А | Шайба | |
| 37 | Р***А | Шайба | |
| 38 | Р***А | Шкворень | |
| 39 | Р***А | Крышка | |
| 40 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 41 | Ш***9 | Шайба 8Т 65Г 019 | |
| 42 | Р***А | Колпак ступицы | |
| 43 | Р***1 | Прокладка | |
| 44 | Р***А | Гайка | |
| 45 | Р***1 | Кулак поворотный | |
| 46 | Р***7 | Шайба | |
| 47 | Р***Б | Втулка | |
| 48 | 5***0 | Гайка | |
| 49 | Р***В | Ступица | |
| 50 | Р***6 | Болт колеса | |
| 51 | П***А | Подшипник 7613А | |
| 52 | Р***6 | Обойма | |
| 53 | М***1 | Манжета I.2-75х100-1 | |
| 54 | Р***0 | Сальник с обоймой и манжетой (1,2-75х100-1) ступицы колеса | |
| 55 | Р***А | Втулка | |
| 56 | Р***1 | Кулак поворотный | |
| 57 | Р***5 | Кулак поворотный | |
| 58 | Р***А | Кулак поворотный | |
| 59 | Р***А | Кольцо сальника | |
| 60 | Р***5 | Кольцо упорное | |
| 61 | П***А | Подшипник 7610А |
