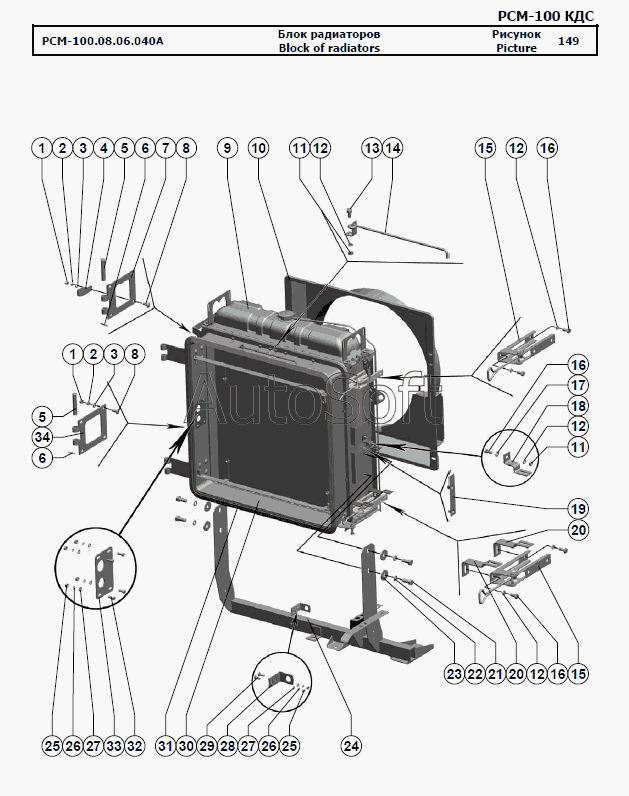

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Блок радиаторов
27
27
19
20
20
21
22
23
24
25
25
26
26
18
28
29
30
31
32
33
34
РСМ-100.08.06.040А
10
2
2
3
3
4
5
5
6
6
7
8
8
9
1
1
11
11
12
12
12
12
13
14
15
15
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.08.06.040А | Р***А | Блок радиаторов | |
| 1 | Г***9 | Гайка М10-6H.6.019 | |
| 2 | Ш***9 | Шайба 10Т 65Г 019 | |
| 3 | Ш***9 | Шайба С.10.01.019 | |
| 4 | Р***3 | Хомут | |
| 5 | О***р | Ось 6-16 b12x90.35.Ц9хр | |
| 6 | Ш***9 | Шплинт 4x25.019 | |
| 7 | Р***1 | Петля | |
| 8 | Б***5 | Болт M10x25 | |
| 9 | Р***0 | Радиатор водяной | |
| 10 | Р***Б | Диффузор | |
| 11 | Г***9 | Гайка М8-6H.6.019 | |
| 12 | Ш***9 | Шайба 8Т 65Г 019 | |
| 13 | Б***9 | Болт М8-6gx16.88.35.019 | |
| 14 | Р***0 | Крючок | |
| 15 | Р***0 | Замок | |
| 16 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 17 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 18 | Р***8 | Кронштейн | |
| 19 | Р***А | Кронштейн | |
| 20 | Р***7 | Кронштейн | |
| 21 | Б***9 | Болт М12-6gx30.88.35.019 | |
| 22 | Ш***9 | Шайба 12Т 65Г 019 | |
| 23 | Ш***9 | Шайба C 12.01.019 | |
| 24 | Р***А | Опора | |
| 25 | Г***9 | Гайка М6-6H.6.019 | |
| 26 | Ш***9 | Шайба 6Т 65Г 019 | |
| 27 | Ш***9 | Шайба С.6х1,4.01.019 | |
| 28 | Р***Б | Кронштейн | |
| 29 | Б***0 | Болт M6x20 | |
| 30 | Р***А | Рамка | |
| 31 | Р***Г | Уплотнитель | |
| 32 | Б***9 | Болт М6-6gx16.48.019 | |
| 33 | Р***6 | Пластина | |
| 34 | Р***4 | Петля |
