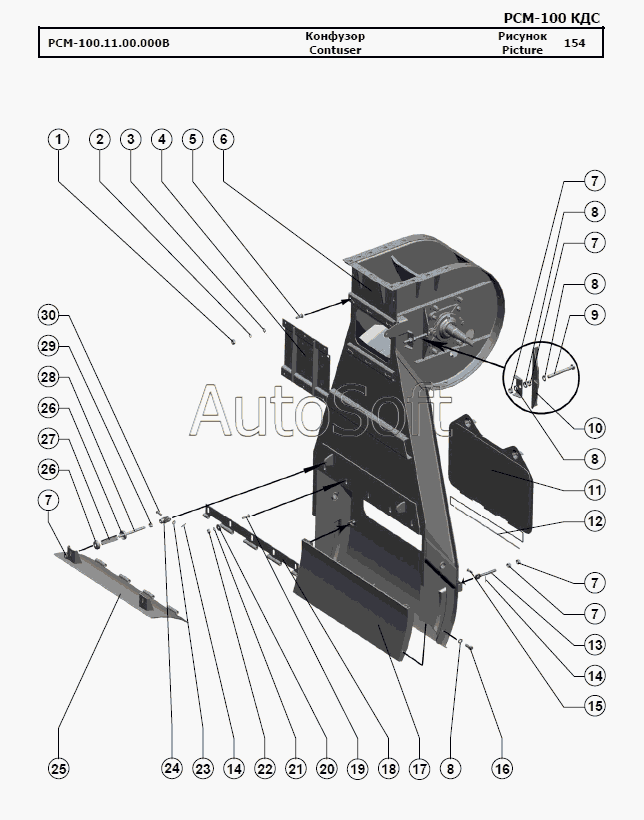

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Конфузор
28
29
30
27
РСМ-100.11.00.000В
14
14
2
3
4
5
6
7
7
7
7
7
8
8
8
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.11.00.000В | Р***В | Конфузор | |
| 1 | Г***9 | Гайка М8-6H.6.019 | |
| 2 | Ш***9 | Шайба 8Т 65Г 019 | |
| 3 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 4 | Р***А | Крышка | |
| 5 | Б***9 | Болт M8x20.46.019 | |
| 6 | Р***Б | Корпус конфузора | |
| 7 | Г***9 | Гайка М12-6H.6.019 | |
| 8 | Ш***9 | Шайба С.12х3.01.019 | |
| 9 | Р***А | Болт | |
| 10 | Р***4 | Фланец | |
| 11 | Р***0 | Крышка | |
| 12 | Р***4 | Ось | |
| 13 | Р***9 | Тяга | |
| 14 | Ш***9 | Шплинт 3,2x20.019 | |
| 15 | О***р | Ось 6-10 b12x25.35.Ц9хр | |
| 16 | Б***9 | Болт М12-6gx30.88.35.019 | |
| 17 | Р***0 | Вставка | |
| 18 | Р***3 | Петля | |
| 19 | Б***9 | Болт M10x35.46.019 | |
| 20 | Ш***9 | Шайба C 10.01.019 | |
| 21 | Ш***9 | Шайба 10Т 65Г 019 | |
| 22 | Г***9 | Гайка М10-6H.6.019 | |
| 23 | Ш***9 | Шайба С.10.01.019 | |
| 24 | Р***6 | Вилка | |
| 25 | Р***0 | Крышка | |
| 26 | Р***7 | Шайба | |
| 27 | Р***5 | Пружина | |
| 28 | Р***6 | Тяга | |
| 29 | Г***9 | Гайка М12х1,25-6H.6.019 | |
| 30 | О***р | Ось 6-10 b12x30.35.Ц9хр | |
| 31 | Ш***9 | Шайба 12Т 65Г 019 | |
| 32 | Ш***9 | Шайба C 12.01.019 | |
| 33 | Р***1 | Вал | |
| 34 | Р***0 | Ускоритель | |
| 35 | Р***2 | Шайба | |
| 36 | Ш***9 | Шайба Н.48x1,4.01.019 | |
| 37 | Г***9 | Гайка М48х1,5-6H.05.019 | |
| 38 | Б***9 | Болт М12-6gx40.88.35.019 | |
| 39 | М***р | Маслёнка 2.2.45.Ц6.хр | |
| 40 | Н***А | Крышка подшипника | |
| 41 | Н***7 | Шайба защитная | |
| 42 | М***1 | Манжета I.2-45х65-1 | |
| 43 | П***9 | Подшипник 11309 | |
| 44 | Н***1 | Корпус подшипника | |
| 45 | Р***0 | Опора | |
| 46 | Б***9 | Болт М10-6gx40.88.35.019 | |
| 47 | Б***0 | Болт M12x40 | |
| 48 | Р***4 | Шкив | |
| 49 | Ш***6 | Шпонка 10x8x56 | |
| 50 | Ш***9 | Шайба C 24х6.01.019 | |
| 51 | Г***9 | Гайка М24х2-6H.04.35.019 |
