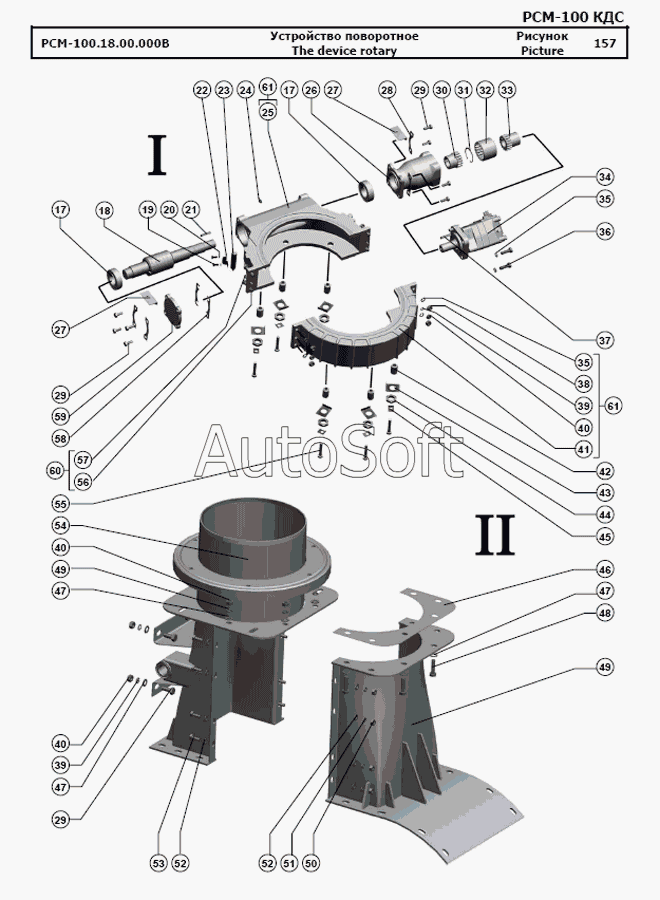

РСМ-100.18.00.000В
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.18.00.000В | Р***В | Устройство поворотное | |
| 1 | Ш***0 | Шарик Б 14-100 | |
| 2 | Р***Б | Колесо | |
| 3 | Р***5 | Сепаратор | |
| 4 | Р***Б | Ось | |
| 5 | Р***9 | Болт откидной | |
| 6 | Ш***9 | Шайба С.20х3,9.01.019 | |
| 7 | Г***9 | Гайка М20-6Н.6.019 | |
| 8 | Ш***9 | Шплинт 5х32.019 | |
| 9 | Р***0 | Опора | |
| 10 | Б***9 | Болт М14-6gх75.88.35.019 | |
| 11 | Ш***9 | Шайба 14Т 65Г 019 | |
| 12 | М***4 | Магнитодержатель П4М3.525.074 | |
| 13 | Р***5 | Ось | |
| 14 | Р***А | Крышка | |
| 15 | Р***1 | Лента | |
| 16 | Р***6 | Сепаратор | |
| 17 | П***5 | Подшипник 76-180508Е4С15 | |
| 18 | Р***4 | Вал червячный | |
| 19 | Б***9 | Болт М6-6gх16.88.35.019 | |
| 20 | Ш***9 | Шайба 6Т 65Г 019 | |
| 21 | Ш***6 | Шпонка 10х8х36 | |
| 22 | Р***3 | Хомут | |
| 23 | Д***У | Датчик оборотов ДО 13М-1 П4М3.850.023 ТУ | |
| 24 | М***р | Маслёнка 2.3.45.Ц6.хр | |
| 25 | Р***Б | Корпус | |
| 26 | Р***1 | Корпус | |
| 27 | Р***А | Кронштейн | |
| 28 | Р***7 | Шайба стопорная | |
| 29 | Б***9 | Болт М10-6gх25.88.35.019 | |
| 30 | Р***4 | Втулка | |
| 31 | К***5 | Кольцо С55 | |
| 32 | Р***5 | Втулка соединительная | |
| 33 | Р***1 | Втулка | |
| 34 | Р***0 | Гидромотор | |
| 35 | Ш***9 | Шайба 12Т 65Г 019 | |
| 36 | Б***9 | Болт М12-6gх35.88.35.019 | |
| 37 | Ш***5 | Шпонка 10х8х45 | |
| 38 | Г***9 | Гайка М12-6Н.6.019 | |
| 39 | Ш***9 | Шайба 10Т 65Г 019 | |
| 40 | Г***9 | Гайка М10-6Н.6.019 | |
| 41 | Р***А | Корпус | |
| 42 | Р***6 | Втулка | |
| 43 | Р***8 | Шайба | |
| 44 | Г***9 | Гайка М24х2-6Н.04.35.019 | |
| 45 | Р***1 | Шайба | |
| 46 | Р***1 | Фланец | |
| 47 | Ш***9 | Шайба С.10.01.019 | |
| 48 | Б***9 | Болт М10-6gх35.88.35.019 | |
| 49 | Р***0 | Сектор | |
| 50 | Г***9 | Гайка М8-6Н.6.019 | |
| 51 | Ш***9 | Шайба 8Т 65Г 019 | |
| 52 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 53 | Б***9 | Болт М8-6gх20.88.35.019 | |
| 54 | Р***0 | Переходник | |
| 55 | Б***9 | Болт М12-6gх60.88.35.019 | |
| 56 | Б***9 | Болт М12-6gх50.88.35.019 | |
| 57 | 3***3 | Штифт корпуса коробки диапазонов | |
| 58 | Р***8 | Прокладка | |
| 59 | Р***2 | Крышка глухая | |
| 60 | Р***0 | Корпус |
