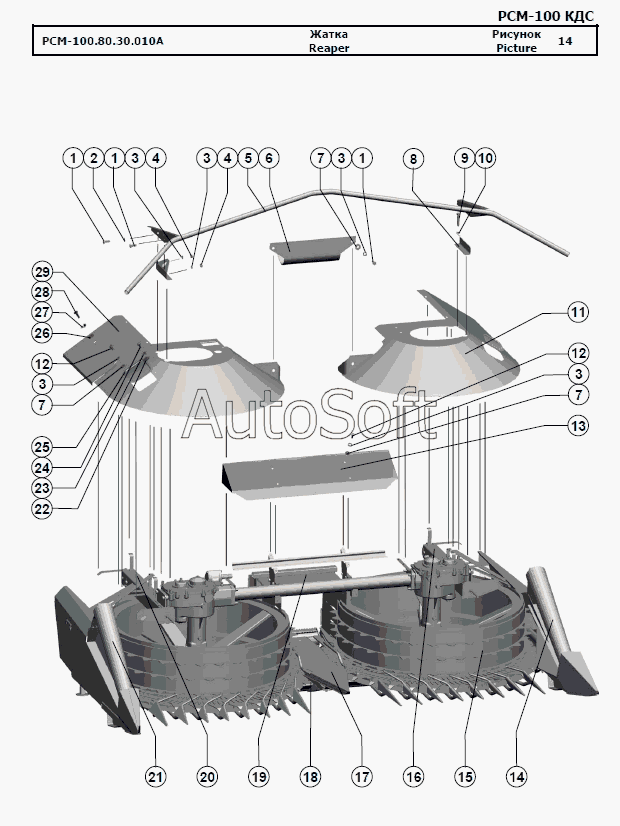

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Жатка
16
РСМ-100.80.30.010А
29
28
27
26
25
24
23
22
21
20
19
18
17
1
1
1
15
14
13
12
12
11
10
9
8
7
7
7
6
5
4
4
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.80.30.010А | Р***А | Жатка | |
| 1 | Б***9 | Болт М12-6gx30.88.35.019 | |
| 2 | Ш***9 | Шайба С.12х3.01.019 | |
| 3 | Ш***9 | Шайба 12Т 65Г 019 | |
| 4 | Г***9 | Гайка М12-6H.6.019 | |
| 5 | Р***0 | Брус | |
| 6 | Р***2 | Прижим | |
| 7 | Ш***9 | Шайба C 12.01.019 | |
| 8 | Р***7 | Кронштейн | |
| 9 | Б***9 | Болт М16-6gx75.88.35.019 | |
| 10 | Ш***9 | Шайба 16Т 65Г 019 | |
| 11 | Р***1 | Кожух | |
| 12 | Б***9 | Болт М12-6gx25.88.35.019 | |
| 13 | Р***0 | Щиток | |
| 14 | Р***1 | Делитель | |
| 15 | Р***А | Блок барабанов | |
| 16 | Р***0 | Балка навески | |
| 17 | Р***0 | Делитель | |
| 18 | Р***А | Рама | |
| 19 | Р***0 | Камера приемная | |
| 20 | Р***1 | Балка навески | |
| 21 | Р***А | Делитель | |
| 22 | Р***6 | Шайба эксцентрическая | |
| 23 | Ш***9 | Шайба 8Т 65Г 019 | |
| 24 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 25 | Р***0 | Крышка | |
| 26 | Ш***9 | Шайба C 10х3.01.019 | |
| 27 | Ш***9 | Шайба 10Т 65Г 019 | |
| 28 | Б***1 | Болт М10-6gx25.88.35.01 | |
| 29 | Р***0 | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
