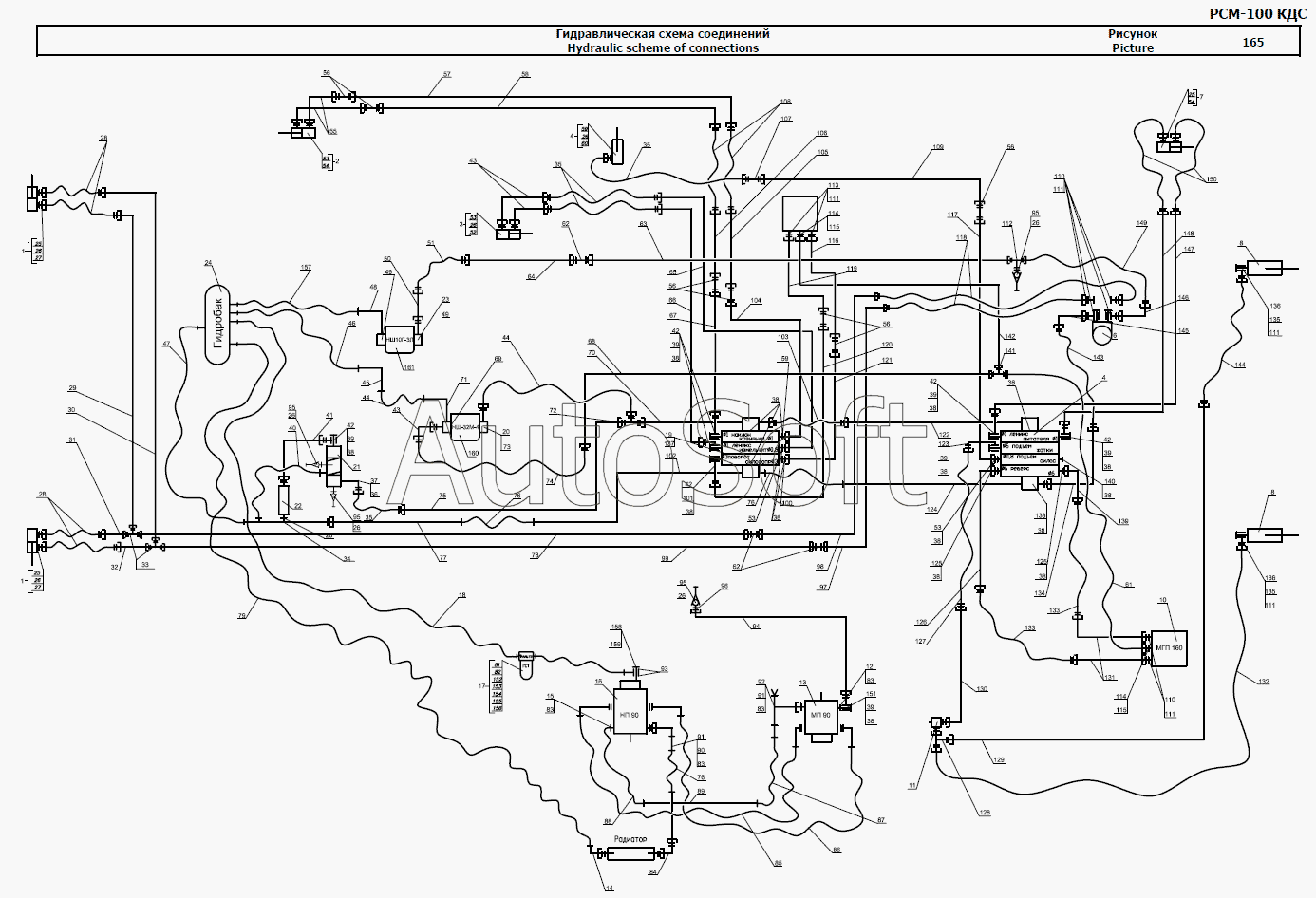

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Гидравлическая схема соединений
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Гидроцилиндр | |
| 2 | Р***0 | Гидроцилиндр | |
| 3 | Р***0 | Гидроцилиндр | |
| 4 | Р***0 | Гидроцилиндр | |
| 5 | Г***2 | Гидромотор аксиально-поршневой МГП 80.00.000-02 | |
| 6 | Н***0 | Насос-дозатор HKUS 125/4-160 | |
| 7 | Р***0 | Гидроцилиндр | |
| 8 | Р***Б | Гидроцилиндр | |
| 9 | Р***0 | Гидрораспределитель | |
| 10 | М***3 | Мотор гидравлический планетарный МГП80.00.000-03 | |
| 11 | К***6 | Клапан дросселирующий настраиваемый КДН 00.000-06 | |
| 12 | Р***А | Штуцер | |
| 13 | Г***0 | Гидромотор аксиально-поршневой МП90 | |
| 14 | Р***0 | Трубопровод | |
| 15 | Р***0 | Переходник | |
| 16 | Н***0 | Насос аксиально-поршневой НП 90 | |
| 17 | 1***0 | Фильтр ГСТ | |
| 18 | Р***1 | Рукав | |
| 19 | Р***0 | Гидрораспределитель | |
| 20 | Р***0 | Фланец | |
| 21 | Р***0 | Клапан предохранительно-переливной | |
| 22 | Г***- | Гидроклапан с электромагнитным управлением КЭ1,6-2,5-16-01- | |
| 23 | Р***1 | Фланец | |
| 24 | Р***0 | Гидробак | |
| 25 | Р***В | Штуцер ввертной | |
| 26 | К***6 | Кольцо 011-015-25-2-6 | |
| 27 | Г***1 | Гидроцилиндр ГЦ 50.200.16.000А-01 | |
| 28 | ***0 | Рукав высокого давления армированный 8.01.02.25,0/75.610 | |
| 29 | Р***А | Трубопровод | |
| 30 | Р***А | Трубопровод | |
| 31 | Р***А | Трубопровод | |
| 32 | Р***А | Трубопровод | |
| 33 | Р***А | Тройник | |
| 34 | Р***А | Коллектор | |
| 35 | ***0 | Рукав высокого давления армированный 8.01.01.25,0/75.1210 | |
| 36 | К***6 | Кольцо 023-028-30-2-6 | |
| 37 | Р***0 | Фланец | |
| 38 | К***6 | Кольцо 016-020-25-2-6 | |
| 39 | 5***6 | Болт | |
| 40 | Р***6 | Рукав | |
| 41 | Р***А | Трубопровод | |
| 42 | Р***А | Угольник поворотный | |
| 43 | Р***А | Трубопровод | |
| 44 | ***0 | Рукав высокого давления армированный 16.01.01.30,0/90.610 | |
| 45 | Р***6 | Трубка | |
| 46 | Р***0 | Рукав | |
| 47 | Р***0 | Рукав | |
| 48 | Р***А | Трубопровод | |
| 49 | К***2 | Кольцо 021-025-25-2-2 | |
| 50 | Р***0 | Трубопровод | |
| 51 | ***0 | Рукав высокого давления армированный 12.02.02.21,0/63.410 | |
| 52 | Г***8 | Гидроцилиндр ГА-93000-08 | |
| 53 | Р***1 | Штуцер ввертной | |
| 54 | Г***6 | Гидроцилиндр ГА-93000-06 | |
| 55 | Р***0 | Трубопровод | |
| 56 | Р***Б | Штуцер проходной | |
| 57 | Р***0 | Трубопровод | |
| 58 | Р***0 | Трубопровод | |
| 59 | Р***2 | Штуцер ввертной | |
| 60 | Г***2 | Гидроцилиндр Н20.10.000-07-02 | |
| 61 | ***0 | Рукав высокого давления армированный 8.01.01.25,0/75.1210 | |
| 62 | Р***Б | Штуцер проходной | |
| 63 | Р***А | Трубопровод | |
| 64 | Р***А | Трубопровод | |
| 65 | Р***А | Трубопровод | |
| 66 | Р***А | Трубопровод | |
| 67 | Р***А | Трубопровод | |
| 68 | Р***А | Трубопровод | |
| 69 | Р***А | Трубопровод | |
| 70 | Т***д | Трубопровод | |
| 71 | Р***А | Трубопровод | |
| 72 | Р***1 | Тройник | |
| 73 | К***6 | Кольцо 032-036-25-2-6 | |
| 74 | ***0 | Рукав высокого давления армированный 8.02.02.25,0/75.510 | |
| 75 | Р***А | Трубопровод | |
| 76 | Р***2 | Рукав | |
| 77 | Р***А | Трубопровод | |
| 78 | Р***А | Трубопровод | |
| 79 | Р***0 | Рукав | |
| 80 | Р***1 | Рукав | |
| 81 | Р***0 | Угольник | |
| 82 | Р***1 | Угольник ввертной | |
| 83 | Р***0 | Кольцо 019-023-25-2-6 | |
| 84 | Т***д | Трубопровод | |
| 85 | ***0 | Рукав высокого давления армированный 25-175-3400-034-05.90/05.90-D44,5-У1-90 | |
| 86 | ***0 | Рукав высокого давления армированный 25-175-4000-034-05.90/05.90-D44,5-У1-90 | |
| 87 | Р***1 | Рукав | |
| 88 | Р***8 | Рукав | |
| 89 | Р***0 | Дроссель | |
| 90 | Р***А | Угольник | |
| 91 | Р***В | Штуцер | |
| 92 | Р***А | Тройник | |
| 93 | Р***1 | Прокладка | |
| 94 | Р***0 | Трубопровод | |
| 95 | П***У | Полумуфта МР.036.67.100-10У | |
| 96 | Р***4 | Переходник | |
| 97 | Р***0 | Трубопровод | |
| 98 | Р***0 | Трубопровод | |
| 99 | Р***А | Трубопровод | |
| 100 | Р***4 | Штуцер ввертной | |
| 101 | 5***7 | Болт | |
| 102 | Р***А | Трубопровод | |
| 103 | ***0 | Рукав высокого давления армированный 16.02.02.30,0/90.410 | |
| 104 | Р***А | Трубопровод | |
| 105 | Р***А | Трубопровод | |
| 106 | Р***А | Трубопровод | |
| 107 | Р***В | Дроссель | |
| 108 | ***0 | Рукав высокого давления армированный 8.02.02.25,0/75.1210 | |
| 109 | Р***Б | Трубопровод | |
| 110 | Р***А | Штуцер | |
| 111 | Р***А | Прокладка | |
| 112 | Р***А | Тройник | |
| 113 | Р***А | Штуцер | |
| 114 | Р***А | Штуцер | |
| 115 | Р***8 | Прокладка | |
| 116 | Р***0 | Трубопровод | |
| 117 | Р***0 | Трубопровод | |
| 118 | ***0 | Рукав высокого давления армированный 12.01.02.21,0/63.710 | |
| 119 | Р***0 | Трубопровод | |
| 120 | Р***А | Трубопровод | |
| 121 | Р***А | Трубопровод | |
| 122 | Р***0 | Трубопровод | |
| 123 | Р***0 | Угольник поворотный | |
| 124 | Р***0 | Трубопровод | |
| 125 | Р***Б | Штуцер ввертной | |
| 126 | Р***0 | Трубопровод | |
| 127 | ***0 | Рукав высокого давления армированный 16.01.02.30,0/90.410 | |
| 128 | Р***0 | Тройник | |
| 129 | Р***0 | Трубопровод | |
| 130 | Р***0 | Трубопровод | |
| 131 | Р***А | Трубопровод | |
| 132 | ***0 | Рукав высокого давления армированный 12.01.01.21,0/63.610 | |
| 133 | ***0 | Рукав высокого давления армированный 12.02.02.21,0/63.810 | |
| 134 | Р***0 | Трубопровод | |
| 135 | Р***Б | Угольник поворотный | |
| 136 | Р***Б | Болт специальный | |
| 137 | Г***1 | Гидрораспределитель 3РЭ50-03 У1 | |
| 138 | Г***1 | Гидрораспределитель 4РЭГ50-47У1 | |
| 139 | Р***0 | Трубопровод | |
| 140 | 5***8 | Заглушка | |
| 141 | Р***А | Тройник | |
| 142 | Р***А | Трубопровод | |
| 143 | Р***0 | Рукав высокого давления 12.02.02.21,0/63.510 | |
| 144 | ***0 | Рукав высокого давления армированный 12.01.02.21,0/63.510 | |
| 145 | Р***0 | Трубопровод | |
| 146 | 1***0 | Трубопровод | |
| 147 | Р***0 | Трубопровод | |
| 148 | Р***0 | Трубопровод | |
| 149 | ***0 | Рукав высокого давления армированный 12.01.02.21,0/63.460 | |
| 150 | ***0 | Рукав высокого давления армированный 8.01.02.25,0/75.710 | |
| 151 | Р***1 | Угольник поворотный | |
| 152 | Р***2 | Контргайка | |
| 153 | Р***3 | Штуцер | |
| 154 | Р***А | Кольцо уплотнительное | |
| 155 | К***6 | Кольцо 034-038-25-2-6 | |
| 156 | Ф***1 | Фильтр всасывающий ФС32АВ30П10Н1 | |
| 157 | Р***А | Рукав | |
| 158 | 1***0 | Угольник поворотный | |
| 159 | 1***5 | Болт специальный | |
| 160 | Н***7 | Насос шестеренный НШ 32М-4 ГС ТУ 3-25-180-97 | |
| 161 | Н***7 | Насос шестеренный НШ 10Г-3Л ГС ТУ 3-25-180-97 |
