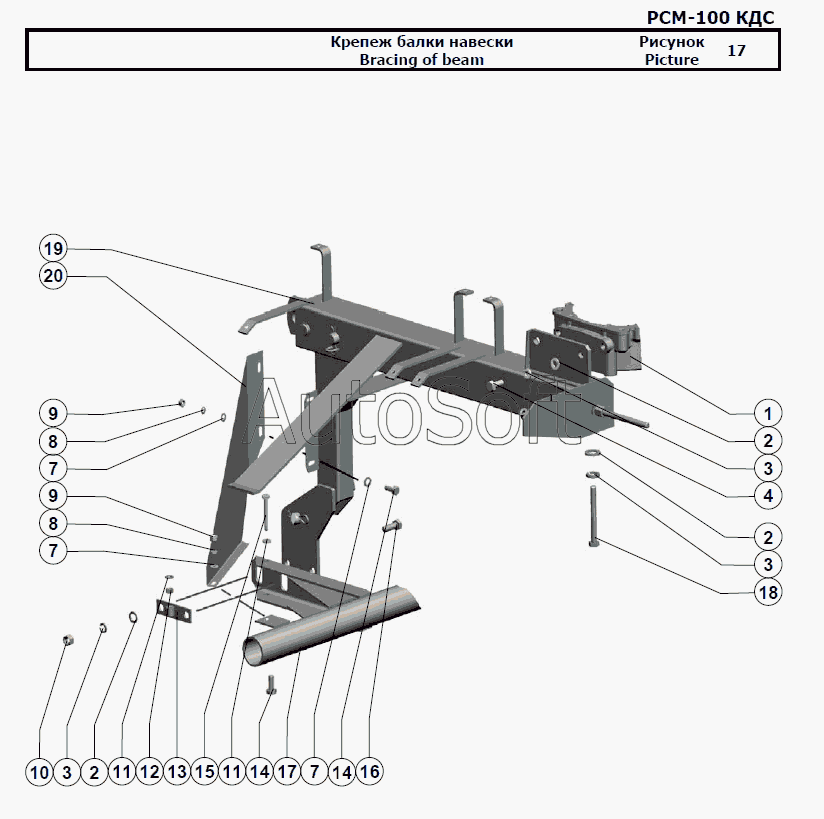

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Крепеж балки навески
1
2
2
2
3
3
3
4
7
7
7
8
8
9
9
10
11
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Блок барабанов | |
| 2 | Ш***9 | Шайба С.16.01.019 | |
| 3 | Ш***9 | Шайба 16Т 65Г 019 | |
| 4 | Б***9 | Болт М16-6gx35.88.35.019 | |
| 5 | Р***0 | Балка навески | |
| 6 | Р***3 | Щиток | |
| 7 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 8 | Ш***9 | Шайба 8Т 65Г 019 | |
| 9 | Г***9 | Гайка М8-6H.6.019 | |
| 10 | Г***9 | Гайка М16-6H.6.019 | |
| 11 | Ш***9 | Шайба С.12х3.01.019 | |
| 12 | Г***9 | Гайка М12-6H.6.019 | |
| 13 | Р***А | Планка регулировочная | |
| 14 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 15 | Б***9 | Болт М12-6gx80-70.88.35.019 | |
| 16 | Б***9 | Болт М16-6gx45.88.35.019 | |
| 17 | Р***А | Рама | |
| 18 | Б***9 | Болт М16-6gx140.88.35.019 | |
| 19 | Р***1 | Балка навески | |
| 20 | Р***1 | Щиток |
