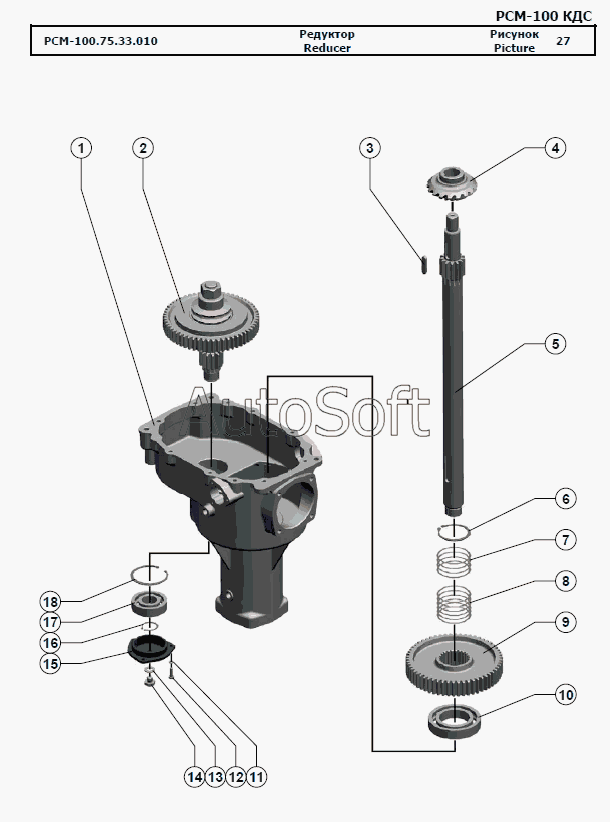

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор
10
РСМ-100.75.33.010
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.75.33.010 | Р***0 | Редуктор | |
| 1 | Р***А | Корпус редуктора | |
| 2 | Р***0 | Муфта фрикционная | |
| 3 | Ш***0 | Шпонка 12x8x50 | |
| 4 | Р***1 | Шестерня | |
| 5 | Р***2 | Вал-шестерня | |
| 6 | К***5 | Кольцо C75 | |
| 7 | Р***1 | Кольцо | |
| 8 | Р***5 | Кольцо | |
| 9 | Р***7 | Шестерня | |
| 10 | П***А | Подшипник 215А | |
| 11 | Ш***9 | Шайба 8Т 65Г 019 | |
| 12 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 13 | Р***2 | Прокладка | |
| 14 | Р***А | Пробка | |
| 15 | Р***5 | Крышка | |
| 16 | К***0 | Кольцо C40 | |
| 17 | П***А | Подшипник 308А | |
| 18 | К***0 | Кольцо C90 |
