Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор
1
1
1
2
2
2
2
3
3
4
4
4
4
5
5
5
5
5
5
6
7
8
9
9
10
11
12
13
14

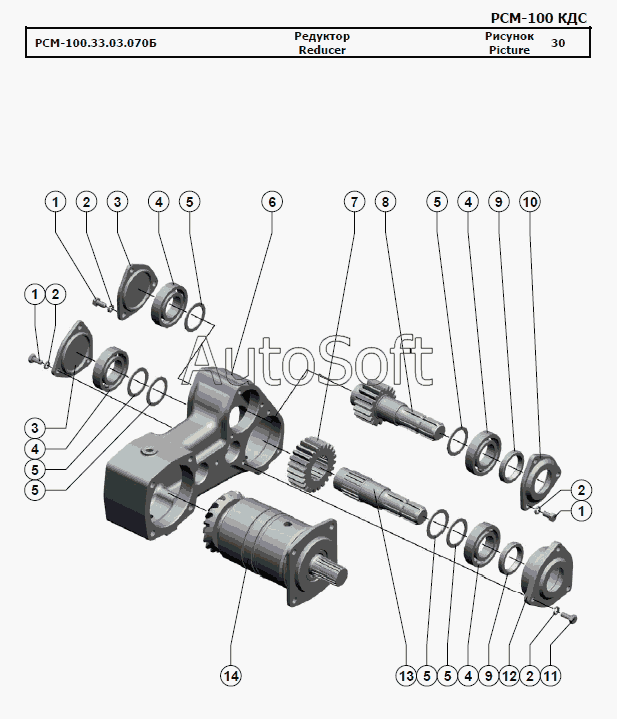

РСМ-100.33.03.070Б
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.33.03.070Б | Р***Б | Редуктор | |
| 1 | Б***9 | Болт М10-6gx20.88.35.019 | |
| 2 | Ш***9 | Шайба 10Т 65Г 019 | |
| 3 | Р***4 | Крышка | |
| 4 | П***А | Подшипник 209А | |
| 5 | Р***7 | Шайба | |
| 6 | Р***А | Корпус редуктора | |
| 7 | Р***А | Шестерня | |
| 8 | Р***2 | Вал-шестерня | |
| 9 | М***1 | Манжета I.2-45х65-1 | |
| 10 | Р***1 | Крышка | |
| 11 | Б***9 | Болт М10-6gx25.88.35.019 | |
| 12 | Р***5 | Стакан | |
| 13 | Р***А | Вал | |
| 14 | Р***Б | Стакан |
