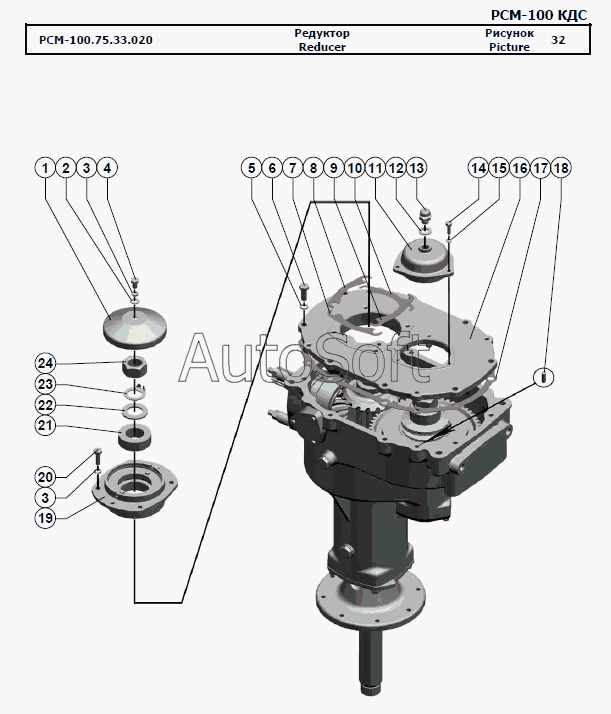

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
РСМ-100.75.33.020
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.75.33.020 | Р***0 | Редуктор | |
| 1 | Р***1 | Крышка | |
| 2 | Ш***9 | Шайба С.10.01.019 | |
| 3 | Ш***9 | Шайба 10Т 65Г 019 | |
| 4 | Б***9 | Болт М10-6gx16.88.35.019 | |
| 5 | Ш***9 | Шайба 12Т 65Г 019 | |
| 6 | Б***9 | Болт М12-6gx30.88.35.019 | |
| 7 | Р***1 | Прокладка регулировочная | |
| 8 | Р***1 | Прокладка регулировочная | |
| 9 | Р***2 | Прокладка регулировочная | |
| 10 | Р***3 | Прокладка регулировочная | |
| 11 | Р***1 | Крышка | |
| 12 | Р***2 | Прокладка | |
| 13 | Р***0 | Сапун | |
| 14 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 15 | Ш***9 | Шайба 8Т 65Г 019 | |
| 16 | Р***2 | Крышка | |
| 17 | Р***1 | Прокладка | |
| 18 | Ш***5 | Штифт 10 х 25 | |
| 19 | Р***А | Опора | |
| 20 | Б***9 | Болт М10-6gx30.88.35.019 | |
| 21 | Р***1 | Втулка | |
| 22 | Ш***9 | Шайба С.30х3,9.01.019 | |
| 23 | Р***2 | Шайба | |
| 24 | Г***9 | Гайка М30х2-6H.6.019 |
