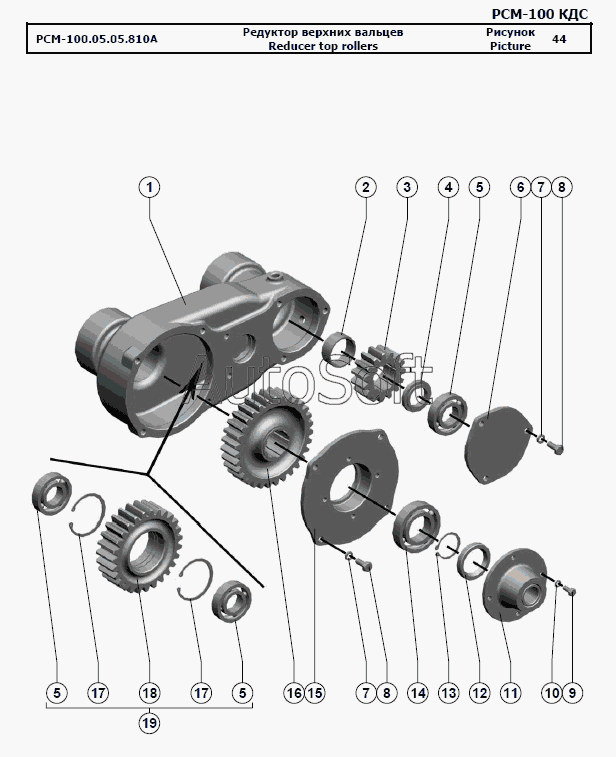

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор верхних вальцев
1
2
3
4
5
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
РСМ-100.05.05.810А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.05.05.810А | Р***А | Редуктор верхних вальцев | |
| 1 | Р***А | Корпус | |
| 2 | Р***3 | Втулка | |
| 3 | 3***8 | Шестерня промежуточного вала | |
| 4 | Р***6 | Кольцо | |
| 5 | П***А | Подшипник 207А | |
| 6 | Р***6 | Корпус подшипника | |
| 7 | Ш***9 | Шайба 10Т 65Г 019 | |
| 8 | Б***9 | Болт М10-6gx25.88.35.019 | |
| 9 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 10 | Ш***9 | Шайба 8Т 65Г 019 | |
| 11 | Р***А | Стакан | |
| 12 | М***1 | Манжета I.2-45х65-1 | |
| 13 | К***5 | Кольцо C45 | |
| 14 | П***А | Подшипник 209А | |
| 15 | Р***7 | Стакан | |
| 16 | Р***1 | Колесо | |
| 17 | К***2 | Кольцо C72 | |
| 18 | Р***1 | Колесо зубчатое | |
| 19 | Р***0 | Колесо зубчатое |
