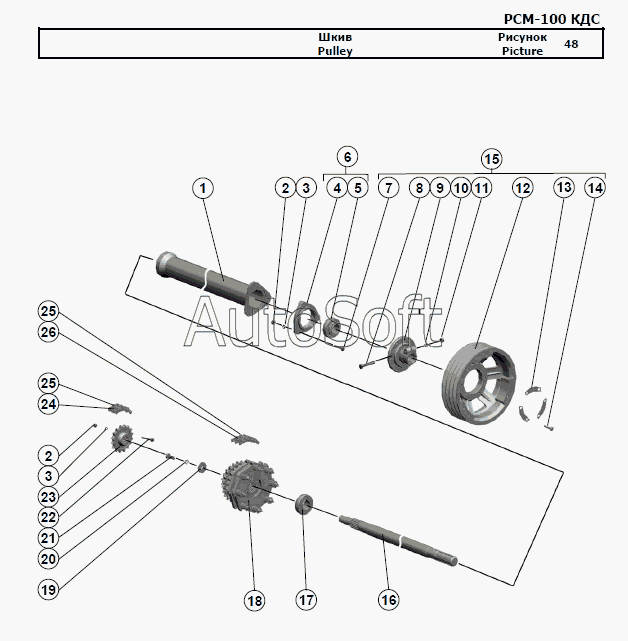

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Шкив
14
26
25
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Каркас | |
| 2 | Г***9 | Гайка М10-6H.6.019 | |
| 3 | Ш***9 | Шайба 10Т 65Г 019 | |
| 4 | H***A | Корпус подшипника | |
| 5 | П***7 | Подшипник 680210 А2К7С27 | |
| 6 | H***0 | Опора | |
| 7 | Б***9 | Болт М10-6gx45.88.35.019 | |
| 8 | Б***9 | Болт М12-6gx75.88.35.019 | |
| 9 | Р***А | Ступица | |
| 10 | Ш***9 | Шайба 12Т 65Г 019 | |
| 11 | Г***9 | Гайка М12-6H.6.019 | |
| 12 | Р***А | Шкиф ф753 | |
| 13 | Р***А | Шайба | |
| 14 | Б***9 | Болт М12-6gx50.88.35.019 | |
| 15 | Р***А | Шкив | |
| 16 | Р***Б | Вал | |
| 17 | П***7 | Подшипник 680210А2НК7С17 | |
| 18 | Р***Б | Муфта предохранительная | |
| 19 | Р***4 | Шайба | |
| 20 | Ш***9 | Шайба 16Т 65Г 019 | |
| 21 | Б***9 | Болт М16x1,5-6gx40.88.35.019 | |
| 22 | Б***9 | Болт М10-6gx60.88.35.019 | |
| 23 | Р***0 | Полумуфта | |
| 24 | Ц***. | Цепь 2ПР-25,4-130 L=381 мм, n=15 зв. | |
| 25 | З***0 | Звено С-2ПР-25,4-130 | |
| 26 | Ц***. | Цепь 2ПР-25,4-130 L=1701,8 мм, n=67 зв. |
