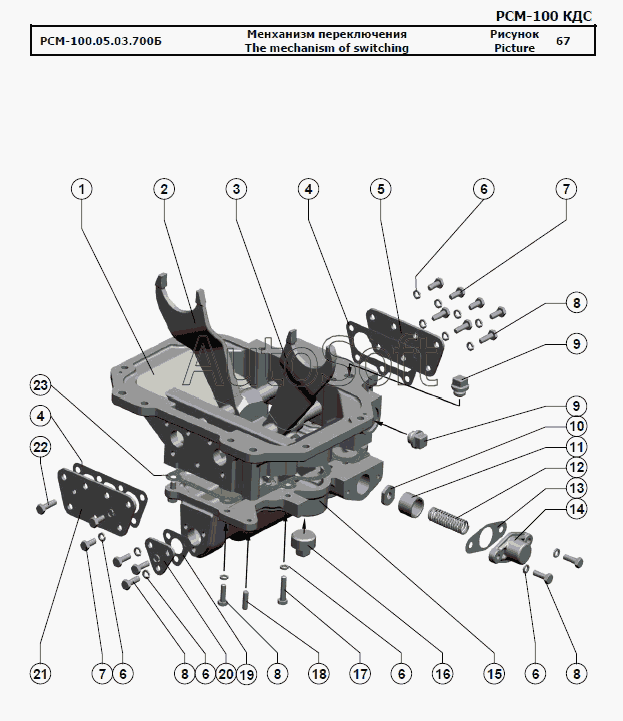

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Механизм переключения
1
2
3
4
4
5
6
6
6
6
6
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
РСМ-100.05.03.700Б
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.05.03.700Б | Р***Б | Механизм переключения | |
| 1 | 3***1 | Корпус механизма переключения диапазонов | |
| 2 | 3***1 | Вилка переключения | |
| 3 | 3***1 | Вилка переключения нижняя | |
| 4 | 3***7 | Прокладка крышки корпуса механизма переключения | |
| 5 | 3***4 | Крышка корпуса механизма переключения | |
| 6 | Ш***9 | Шайба 8Т 65Г 019 | |
| 7 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 8 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 9 | 3***1 | Пробка | |
| 10 | 3***5 | Шайба валика блокировки | |
| 11 | 3***А | Втулка ограничительная | |
| 12 | 3***1 | Пружина | |
| 13 | 3***8 | Прокладка корпуса блокировки | |
| 14 | 3***А | Крышка корпуса блокировки | |
| 15 | 3***1 | Корпус блокировки | |
| 16 | 3***9 | Пробка 2-1м.к.36.10кп.Ц9хр | |
| 17 | Б***9 | Болт М8-6gx35.88.35.019 | |
| 18 | 6***7 | Штифт | |
| 19 | 3***9 | Прокладка крышки блокировки | |
| 20 | 3***1 | Крышка блокировки | |
| 21 | 3***1 | Крышка корпуса механизма переключения | |
| 22 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 23 | 3***7 | Прокладка корпуса блокировки |
