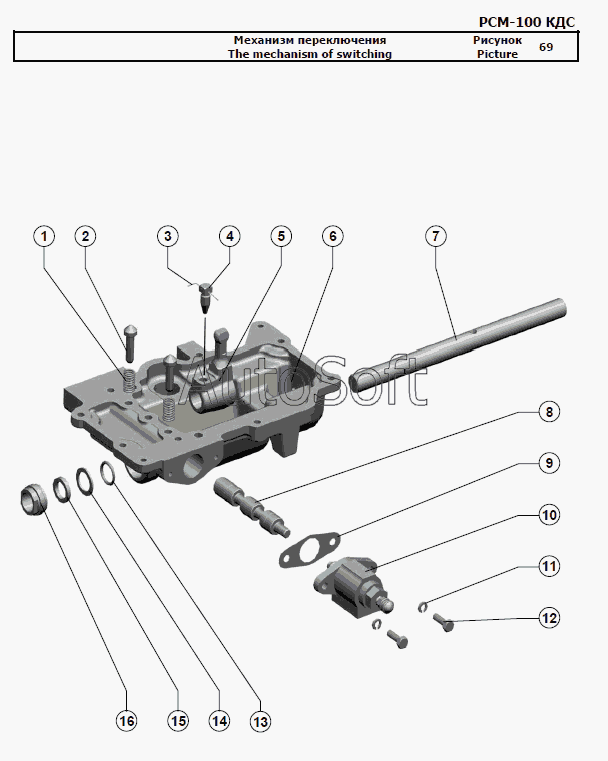

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Механизм переключения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Пружина фиксатора | |
| 2 | 3***3 | Фиксатор штока диапазонов | |
| 3 | П***Ч | Проволока 1-О-Ч | |
| 4 | 3***6 | Болт штока | |
| 5 | 3***2 | Рычаг вилок переключения | |
| 6 | 3***1 | Корпус блокировки | |
| 7 | 3***1 | Шток управления | |
| 8 | 3***9 | Шток блокировки | |
| 9 | 3***8 | Прокладка корпуса блокировки | |
| 10 | 3***0 | Гидроцилиндр блокировки диапазонов механизма переключения | |
| 11 | Ш***9 | Шайба 8Т 65Г 019 | |
| 12 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 13 | К***2 | Кольцо 022-028-36-2-2 | |
| 14 | 3***6 | Шайба уплотнительная штока | |
| 15 | К***5 | Кольцо СП-30-21-5 | |
| 16 | 3***3 | Гайка уплотнительная штока |
