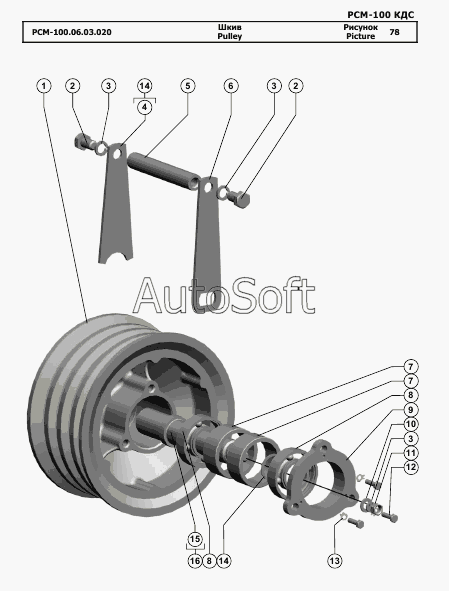

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Шкив
9
РСМ-100.06.03.020
16
15
14
14
13
12
11
10
1
8
8
7
7
6
5
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.06.03.020 | Р***0 | Шкив | |
| 1 | Р***А | Шкив ф216 | |
| 2 | Б***9 | Болт М12-6gx20.88.35.019 | |
| 3 | Ш***9 | Шайба 12Т 65Г 019 | |
| 4 | Р***1 | Щека | |
| 5 | Р***1 | Ось | |
| 6 | Р***2 | Щека | |
| 7 | Р***А | Втулка | |
| 8 | П***7 | Подшипник 180206АС17 | |
| 9 | Р***3 | Крышка | |
| 10 | Ш***9 | Шайба С.12х3.01.019 | |
| 11 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 12 | Г***9 | Гайка М12-6H.6.019 | |
| 13 | Ш***9 | Шайба 8.01.019 | |
| 14 | К***0 | Кольцо C30 | |
| 15 | Р***1 | Ось | |
| 16 | Р***0 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
