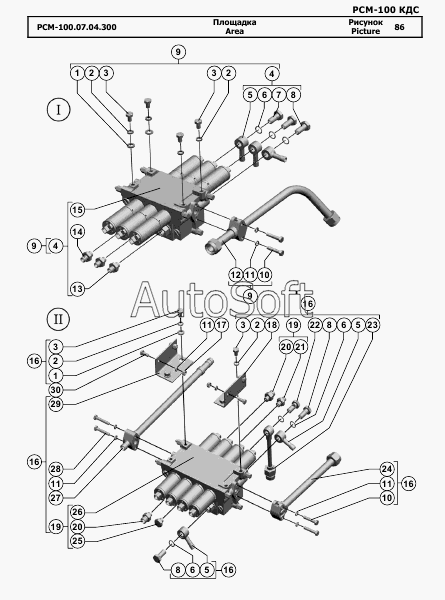

РСМ-100.07.04.300
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.07.04.300 | Р***0 | Площадка | |
| 1 | Ш***9 | Шайба С.10.01.019 | |
| 2 | Ш***9 | Шайба 10Т 65Г 019 | |
| 3 | Б***9 | Болт М10-6gx16.88.35.019 | |
| 4 | Р***Б | Гидрораспределитель | |
| 5 | Р***А | Угольник поворотный | |
| 6 | К***6 | Кольцо 016-020-25-2-6 | |
| 7 | 5***7 | Болт | |
| 8 | 5***5 | Болт | |
| 9 | Р***0 | Гидрораспределитель | |
| 10 | Б***9 | Болт М8-6gx40.88.35.019 | |
| 11 | Ш***9 | Шайба 8Т 65Г 019 | |
| 12 | Р***А | Трубопровод | |
| 13 | Р***2 | Штуцер ввертной | |
| 14 | Р***4 | Штуцер ввертной | |
| 15 | Г***1 | Гидрораспределитель 3РЭ50-03 У1 | |
| 16 | Р***0 | Гидрораспределитель | |
| 17 | Г***9 | Гайка М8-6H.6.019 | |
| 18 | Р***2 | Кронштейн | |
| 19 | Р***0 | Гидрораспределитель | |
| 20 | Р***Б | Штуцер ввертной | |
| 21 | Р***1 | Штуцер ввертной | |
| 22 | 5***6 | Болт | |
| 23 | Р***0 | Угольник поворотный | |
| 24 | Р***0 | Трубопровод | |
| 25 | 5***8 | Заглушка | |
| 26 | Г***1 | Гидрораспределитель 4РЭГ50-47У1 | |
| 27 | Р***0 | Трубопровод | |
| 28 | Б***9 | Болт М8-6gx45.88.35.019 | |
| 29 | Р***1 | Кронштейн | |
| 30 | Б***1 | Болт М8-6gx20.88.35.01 |
