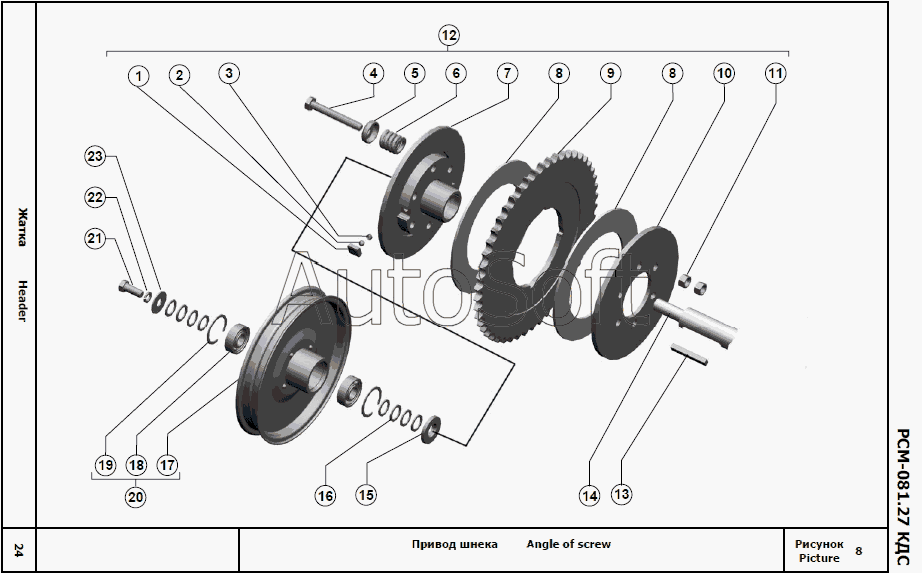

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Привод шнека
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Сухарик | |
| 2 | Ш***0 | Шарик Б 8,731-100 ГОСТ 3722-81 | |
| 3 | Н***3 | Пружина | |
| 4 | Б***9 | Болт М12-6gх90.88.35.019 | |
| 5 | 3***2 | Шайба | |
| 6 | Ж***2 | Пружина | |
| 7 | 0***0 | Ступица | |
| 8 | 5***9 | Накладка фрикционная | |
| 9 | 0***9 | Звездочка | |
| 10 | 0***6 | Фланец | |
| 11 | Г***9 | Гайка М12-6Н.6.019 | |
| 12 | 0***0 | Муфта | |
| 13 | Ш***3 | Шпонка 2-10х8х63 | |
| 14 | 0***0 | Шнек | |
| 15 | 5***А | Шайба | |
| 16 | 4***6 | Шайба регулировочная | |
| 17 | 0***0 | Шкив | |
| 18 | П***7 | Подшипник 180204С17 ГОСТ 8882-75 | |
| 19 | К***6 | Кольцо С47 ГОСТ 13941-86 | |
| 20 | 0***0 | Шкив | |
| 21 | Б***9 | Болт М12х1,25-6gх30.88.35.019 | |
| 22 | Ш***9 | Шайба 12Т 65Г 019 | |
| 23 | Ш***9 | Шайба С 12х2.01.019 |
