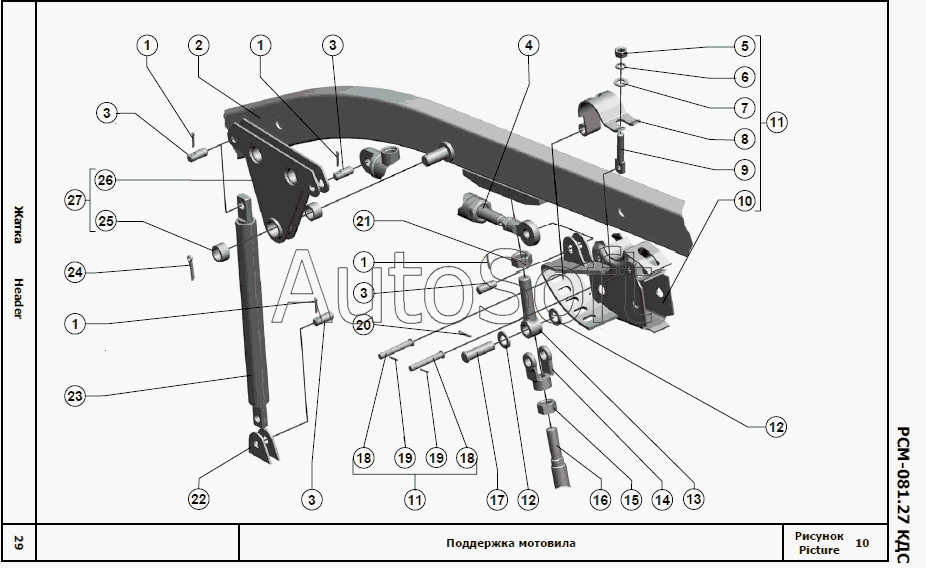

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Поддержка мотовила
14
27
26
25
24
23
22
21
20
19
19
18
18
17
16
15
1
1
1
1
13
12
12
11
11
10
9
8
7
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шплинт 3,2х20.019 | |
| 2 | 0***1 | Поддержка | |
| 3 | 0***5 | Палец | |
| 4 | Г***A | Гидроцилиндр специальный ГЦС 32.180.16.000A | |
| 5 | Г***9 | Гайка М12-6Н.6.019 | |
| 6 | Ш***9 | Шайба 12Т.65Г.019 | |
| 7 | Ш***9 | Шайба С.12х2.01.019 | |
| 8 | 3***3 | Хомут верхний | |
| 9 | Р***4 | Винт | |
| 10 | 0***0 | Ползун левый | |
| 11 | 0***0 | Ползун | |
| 12 | Ш***9 | Шайба С.16.01.019 | |
| 13 | 0***8 | Болт | |
| 14 | 3***А | Вилка | |
| 15 | Г***9 | Гайка М18Х1,5-6Н.6.019 | |
| 16 | Р***0 | Гидроцилиндр | |
| 17 | О***р | Ось 6-16 b12x55.35.Ц9.хр | |
| 18 | О***р | Ось 6-10 b12x65.35.Ц9.хр | |
| 19 | Ш***. | Шплинт 2,5х16.019. | |
| 20 | Ш***. | Шплинт 4Х25.019. | |
| 21 | Г***9 | Гайка М20Х1,5-6Н.6.019 | |
| 22 | 0***0 | Корпус | |
| 23 | 0***0 | Тяга | |
| 24 | Ш***9 | Шплинт 5х32.019 | |
| 25 | Р***7 | Втулка | |
| 26 | 0***0 | Рычаг | |
| 27 | 0***0 | Рычаг |
