Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Мотовило
1
1
1
1
2
2
2
2
3
3
3
3
3
3
3
4
5
5
6
6
6
6
7
8
8
9
9
9
9
10
11
12
13
14
14
14
14

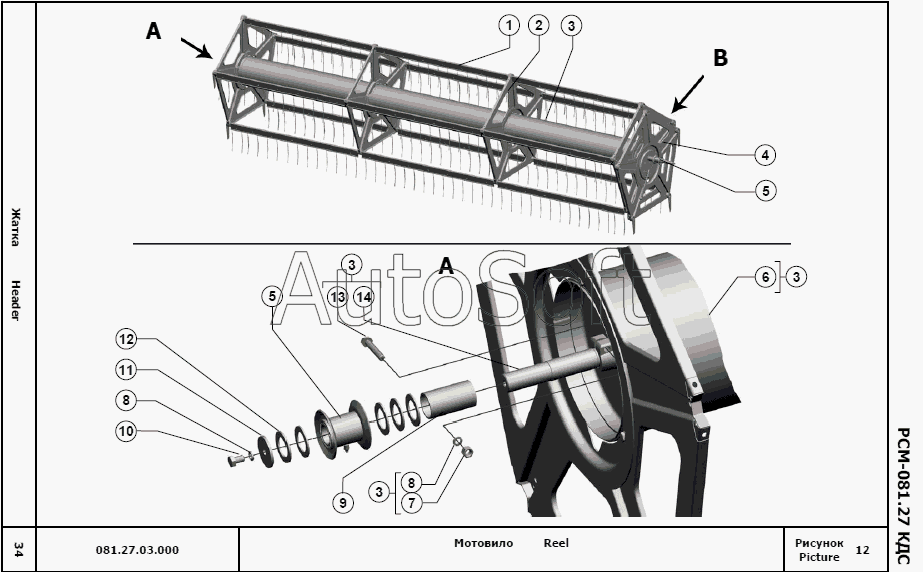

081.27.03.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 081.27.03.000 | 0***0 | Мотовило | |
| 1 | 0***0 | Граблина | |
| 1 | 0***1 | Граблина | |
| 1 | 0***2 | Граблина | |
| 1 | 0***2 | Граблина | |
| 2 | 0***0 | Крестовина | |
| 2 | 0***0 | Крестовина | |
| 2 | 0***0 | Крестовина | |
| 2 | 0***0 | Крестовина | |
| 3 | 0***0 | Труба мотовила | |
| 3 | 0***1 | Труба мотовила | |
| 3 | 0***2 | Труба мотовила | |
| 3 | 0***3 | Труба мотовила | |
| 4 | 0***1 | Экцентрик | |
| 5 | 3***0 | Подшипник | |
| 6 | 0***0 | Труба мотовила | |
| 6 | 0***0 | Труба мотовила | |
| 6 | 0***0 | Труба мотовила | |
| 6 | 0***0 | Труба мотовила | |
| 7 | Г***9 | Гайка М12х1,25-6Н.6.019 | |
| 8 | Ш***9 | Шайба 12Т 65Г 019 | |
| 9 | 0***2 | Кожух | |
| 9 | 0***2 | Кожух | |
| 9 | 0***2 | Кожух | |
| 9 | 0***2 | Кожух | |
| 10 | Б***9 | Болт М12-6gx20.88.35.019 | |
| 11 | Р***3 | Шайба | |
| 12 | Ш***9 | Шайба C 36х3.01.019 | |
| 13 | Б***5 | Болт М12х1,25-6gх65.88.35 | |
| 14 | 0***1 | Цапфа | |
| 14 | 0***1 | Цапфа | |
| 14 | 0***1 | Цапфа | |
| 14 | 0***1 | Цапфа | |
| 15 | 0***3 | Гайка шестигранная SO 7042-М8-5 | |
| 15 | 0***3 | Гайка шестигранная SO 7042-М8-5 | |
| 15 | 0***3 | Гайка шестигранная SO 7042-М8-5 | |
| 15 | 0***3 | Гайка шестигранная SO 7042-М8-5 | |
| 16 | Ш***9 | Шайба С 8.01.019 ГОСТ 6558-78 | |
| 16 | Ш***9 | Шайба С 8.01.019 ГОСТ 6558-78 | |
| 16 | Ш***9 | Шайба С 8.01.019 ГОСТ 6558-78 | |
| 16 | Ш***9 | Шайба С 8.01.019 ГОСТ 6558-78 | |
| 17 | 0***4 | Граблина | |
| 17 | 0***4 | Граблина | |
| 17 | 0***4 | Граблина | |
| 17 | 0***4 | Граблина | |
| 18 | С***9 | Шайба С.10х1,4.01.019 ГОСТ11371-78 | |
| 18 | С***9 | Шайба С.10х1,4.01.019 ГОСТ11371-78 | |
| 18 | С***9 | Шайба С.10х1,4.01.019 ГОСТ11371-78 | |
| 18 | С***9 | Шайба С.10х1,4.01.019 ГОСТ11371-78 | |
| 19 | М***9 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 19 | М***9 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 19 | М***9 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 19 | М***9 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 20 | 0***1 | Полуподшипник | |
| 20 | 0***1 | Полуподшипник | |
| 20 | 0***1 | Полуподшипник | |
| 20 | 0***1 | Полуподшипник | |
| 21 | 0***2 | Скоба | |
| 21 | 0***2 | Скоба | |
| 21 | 0***3 | Скоба | |
| 21 | 0***4 | Скоба | |
| 22 | М***9 | Болт | |
| 22 | М***9 | Болт | |
| 22 | М***9 | Болт | |
| 22 | М***9 | Болт | |
| 23 | С***9 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 23 | С***9 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 23 | С***9 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 23 | С***9 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 24 | 8***Г | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 24 | 8***Г | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 24 | 8***Г | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 24 | 8***Г | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 25 | М***9 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 25 | М***9 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 25 | М***9 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 25 | М***9 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 26 | 1***р | Маслёнка 1.3.Ц6.хр | |
| 27 | 3***0 | Корпус | |
| 28 | 3***5 | Втулка | |
| 29 | В***9 | Винт В.М8-6gх12.22Н.019 | |
| 30 | 3***А | Кольцо установочное | |
| 31 | Р***7 | Втулка | |
| 31 | Р***7 | Втулка | |
| 31 | Р***7 | Втулка | |
| 31 | Р***7 | Втулка | |
| 32 | Р***1 | Шайба | |
| 32 | Р***1 | Шайба | |
| 32 | Р***1 | Шайба | |
| 32 | Р***1 | Шайба | |
| 33 | 3***5 | Втулка | |
| 34 | 0***1 | Поводок | |
| 35 | 0***1 | Механизм регулировки | |
| 36 | 0***2 | Кожух | |
| 36 | 0***2 | Кожух | |
| 36 | 0***2 | Кожух | |
| 36 | 0***2 | Кожух | |
| 37 | Ш***9 | Шайба С.16.01.019 | |
| 37 | Ш***9 | Шайба С.16.01.019 | |
| 37 | Ш***9 | Шайба С.16.01.019 | |
| 37 | Ш***9 | Шайба С.16.01.019 | |
| 38 | 5***7 | Пружина | |
| 38 | 5***7 | Пружина | |
| 38 | 5***7 | Пружина | |
| 38 | 5***7 | Пружина | |
| 39 | Ш***9 | Шплинт 4x25.019 | |
| 39 | Ш***9 | Шплинт 4x25.019 | |
| 39 | Ш***9 | Шплинт 4x25.019 | |
| 39 | Ш***9 | Шплинт 4x25.019 | |
| 40 | 0***1 | Рычаг | |
| 40 | 0***1 | Рычаг | |
| 40 | 0***1 | Рычаг | |
| 40 | 0***1 | Рычаг | |
| 41 | Ш***9 | Шайба 10Т 65Г 019 | |
| 41 | Ш***9 | Шайба 10Т 65Г 019 | |
| 41 | Ш***9 | Шайба 10Т 65Г 019 | |
| 41 | Ш***9 | Шайба 10Т 65Г 019 | |
| 42 | Н***4 | Ручка шаровая | |
| 42 | Н***4 | Ручка шаровая | |
| 42 | Н***4 | Ручка шаровая | |
| 42 | Н***4 | Ручка шаровая | |
| 43 | 3***6 | Втулка | |
| 44 | 3***А | Ролик | |
| 45 | 3***0 | Ролик в сборе | |
| 46 | Ш***9 | Шплинт 3,2x25.019 | |
| 47 | 3***А | Ось | |
| 48 | 0***1 | Крестовина | |
| 50 | 0***1 | Цапфа | |
| 51 | Г***9 | Гайка М10-6H.6.019 | |
| 51 | Г***9 | Гайка М10-6H.6.019 | |
| 51 | Г***9 | Гайка М10-6H.6.019 | |
| 51 | Г***9 | Гайка М10-6H.6.019 | |
| 52 | Б***9 | Болт М8х25.46.019 | |
| 52 | Б***9 | Болт М8х25.46.019 | |
| 52 | Б***9 | Болт М8х25.46.019 | |
| 52 | Б***9 | Болт М8х25.46.019 | |
| 53 | 0***0 | Граблина | |
| 53 | 0***0 | Граблина | |
| 53 | 0***0 | Граблина | |
| 53 | 0***0 | Граблина |
