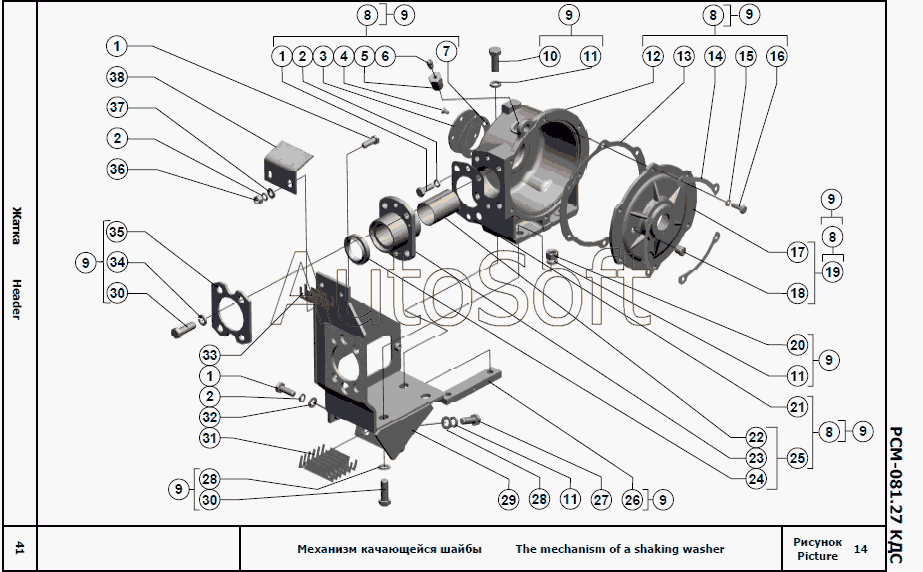

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Механизм качающейся шайбы
1
1
1
2
2
2
3
4
5
6
7
8
8
8
8
9
9
9
9
9
9
9
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт М12-6gx35.88.35.019 | |
| 2 | Ш***9 | Шайба 12Т 65Г 019 | |
| 3 | 3***2 | Крышка | |
| 4 | В***9 | Винт В.М8-6gх16.48.019 | |
| 5 | 3***6 | Корпус сапуна | |
| 6 | 3***А | Сапун | |
| 7 | 3***3 | Прокладка | |
| 8 | 3***2 | Механизм качающейся шайбы | |
| 9 | 0***0 | Механизм качающейся шайбы | |
| 10 | М***9 | Болт | |
| 11 | Ш***9 | Шайба 16Т 65Г 019 | |
| 12 | 3***А | Корпус | |
| 13 | 3***4 | Прокладка | |
| 14 | Р***7 | Шайба стопорная | |
| 15 | Ш***9 | Шайба 10Т 65Г 019 | |
| 16 | М***9 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 17 | 3***А | Крышка | |
| 18 | П***9 | "Пробка КГ3/8"".А12.019 " | |
| 19 | 3***0 | Крышка | |
| 20 | М***9 | Гайка | |
| 21 | 3***2 | Прокладка | |
| 22 | 3***5 | Подшипник или 3518050-15325-01 | |
| 23 | 3***9 | Опора или 3518050-16589-01 | |
| 24 | М***1 | Манжета II.2-50х70-1 | |
| 25 | 3***0 | Опора в сборе | |
| 26 | 3***3 | Планка | |
| 27 | M***9 | Болт M16-6gx40.88.35.019 | |
| 28 | С***9 | Шайба С.16.01.019 | |
| 29 | 0***0 | Плита | |
| 30 | M***9 | Болт M16-6gx50.88.35.019 | |
| 31 | 0***7 | Прокладка | |
| 32 | Ш***9 | Шайба С.12х2.01.019 | |
| 33 | 0***1 | Прокладка | |
| 34 | Ш***9 | Шайба 16Т 65Г 019 | |
| 35 | 3***А | Фланец опорный | |
| 36 | Г***9 | Гайка М12-6H.6.019 | |
| 37 | Ш***9 | Шайба С.12х3.01.019 | |
| 38 | 0***0 | Корпус | |
| 39 | 3***0 | Вал с вилкой | |
| 40 | 1***М | Подшипник | |
| 41 | 3***9 | Гайка М50х1,5-6Н | |
| 42 | П***А | Подшипник 7510А | |
| 43 | 3***8 | Шайба | |
| 44 | А***5 | Винт | |
| 45 | Ш***5 | Шпонка 10x8x45 | |
| 46 | М***1 | Манжета II.2-35х58-1 | |
| 47 | Ш***9 | Шплинт 5x45.019 | |
| 48 | Н***2 | Гайка | |
| 49 | 3***9 | Шайба специальная | |
| 50 | 3***А | Шкив | |
| 51 | П***М | Подшипник 102307М | |
| 52 | 3***2 | Вал | |
| 53 | 3***7 | Шайба | |
| 54 | 3***3 | Вилка | |
| 55 | 3***4 | Подшипник или 3518050-15324-01 | |
| 56 | 3***0 | Вилка с подшипниками или 3518050-121490-01 | |
| 57 | 3***1 | Цапфа | |
| 58 | Ш***5 | Шпонка 14x9x45 | |
| 59 | 3***7 | Пластина зубчатая | |
| 60 | 3***2 | Рычаг | |
| 61 | 3***5 | Пластина | |
| 62 | M***9 | Болт M16x1,5-6gx60.88.35.019 | |
| 63 | 3***1 | Рычаг в сборе | |
| 64 | М***9 | Гайка М30х2-6H.04.35.019 | |
| 65 | 3***8 | Шайба специальная |
