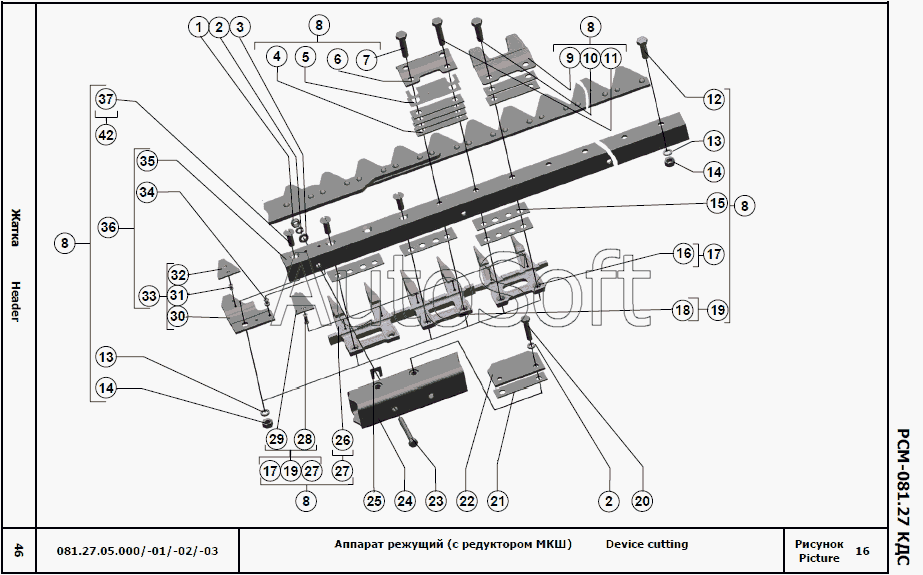

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Aппарат режущий (с редуктором МКШ)
1
2
2
3
4
4
4
4
5
5
5
5
6
7
8
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
11
12
13
13
13
13
13
14
14
14
14
14
15
15
15
15
16
17
17
17
17
17
18
19
19
20
21
21
21
21
22
23
23
23
23
24
25
26
27
27
28
28
28
28
29
29
29
29
30
31
32
33
34
34
34
34
35
35
35
35
36
36
36
36
37
42
42
42
42
081.27.05.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 081.27.05.000 | 0***0 | Аппарат режущий | |
| 1 | Г***9 | Гайка М10-6Н.6.019 | |
| 2 | Ш***9 | Шайба 10Т 65Г 019 | |
| 3 | Ш***9 | Шайба С10Х3.01.019 | |
| 4 | 0***3 | Прокладка | |
| 4 | 0***3 | Прокладка | |
| 4 | 0***3 | Прокладка | |
| 4 | 0***3 | Прокладка | |
| 5 | Р***3 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 | |
| 5 | Р***3 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 | |
| 5 | Р***3 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 | |
| 5 | Р***3 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 | |
| 6 | 3***3 | Прижим | |
| 7 | М***9 | Болт | |
| 8 | 0***0 | Аппарат режущий | |
| 8 | 0***1 | Аппарат режущий | |
| 8 | 0***2 | Аппарат режущий | |
| 8 | 0***3 | Аппарат режущий | |
| 9 | 0***2 | Противорез | |
| 9 | 0***2 | Противорез | |
| 9 | 0***2 | Противорез | |
| 9 | 0***2 | Противорез | |
| 10 | М***9 | Болт | |
| 10 | М***9 | Болт | |
| 10 | М***9 | Болт | |
| 10 | М***9 | Болт | |
| 11 | М***9 | Болт | |
| 12 | М***9 | Болт | |
| 13 | Ш***9 | Шайба 12Т 65Г 019 | |
| 13 | Ш***9 | Шайба 12Т 65Г 019 | |
| 13 | Ш***9 | Шайба 12Т 65Г 019 | |
| 13 | Ш***9 | Шайба 12Т 65Г 019 | |
| 14 | Г***9 | Гайка М12-6Н.6.019 | |
| 14 | Г***9 | Гайка М12-6Н.6.019 | |
| 14 | Г***9 | Гайка М12-6Н.6.019 | |
| 14 | Г***9 | Гайка М12-6Н.6.019 | |
| 15 | 0***2 | Пластина трения | |
| 15 | 0***2 | Пластина трения | |
| 15 | 0***2 | Пластина трения | |
| 15 | 0***2 | Пластина трения | |
| 16 | 0***1 | Палец двойной | |
| 17 | 0***0 | Палец двойной | |
| 17 | 0***0 | Палец двойной | |
| 17 | 0***0 | Палец двойной | |
| 17 | 0***0 | Палец двойной | |
| 18 | Р***1 | Палец двойной | |
| 19 | Р***0 | Палец двойной | |
| 20 | М***9 | Болт | |
| 21 | 0***3 | Прокладка | |
| 21 | 0***3 | Прокладка | |
| 21 | 0***3 | Прокладка | |
| 21 | 0***3 | Прокладка | |
| 22 | 0***4 | Прижим | |
| 23 | М***9 | Болт | |
| 23 | М***9 | Болт | |
| 23 | М***9 | Болт | |
| 23 | М***9 | Болт | |
| 24 | 0***0 | Корпус | |
| 25 | 5***А | Шайба | |
| 26 | Р***1 | Палец двойной | |
| 27 | Р***1 | Палец двойной | |
| 28 | Р***1 | Заклепка | |
| 28 | Р***1 | Заклепка | |
| 28 | Р***1 | Заклепка | |
| 28 | Р***1 | Заклепка | |
| 29 | Н***6 | Вкладыш | |
| 29 | Н***6 | Вкладыш | |
| 29 | Н***6 | Вкладыш | |
| 29 | Н***6 | Вкладыш | |
| 30 | 0***5 | Противорез | |
| 31 | З***6 | Заклепка 5х16.01.10кп 016 | |
| 32 | Р***1 | Пластина | |
| 33 | 0***0 | Противорез | |
| 34 | 6***6 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 | |
| 34 | 6***6 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 | |
| 34 | 6***6 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 | |
| 34 | 6***6 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 | |
| 35 | 0***2 | Брус | |
| 35 | 0***1 | Брус | |
| 35 | 0***2 | Брус | |
| 35 | 0***3 | Брус | |
| 36 | 0***0 | Брус | |
| 36 | 0***1 | Брус | |
| 36 | 0***2 | Брус | |
| 36 | 0***3 | Брус | |
| 37 | В***9 | Винт ВМ12-6gх35.48.019 | |
| 38 | 0***0 | Основание | |
| 39 | З***6 | Заклепка 6х26.01.10кп.016 | |
| 40 | Н***4 | Сегмент 2Н | |
| 40 | Н***4 | Сегмент 2Н | |
| 40 | Н***4 | Сегмент 2Н | |
| 40 | Н***4 | Сегмент 2Н | |
| 41 | 0***1 | Полоса ножевая | |
| 41 | 0***2 | Полоса ножевая | |
| 41 | 0***3 | Полоса ножевая | |
| 41 | 0***4 | Полоса ножевая | |
| 42 | 0***0 | Нож | |
| 42 | 0***1 | Нож | |
| 42 | 0***2 | Нож | |
| 42 | 0***3 | Нож | |
| 43 | 6***6 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 | |
| 44 | 0***4 | Пластина | |
| 45 | Р***9 | Ось или ЖХН03.603 | |
| 46 | Ж***4 | Втулка | |
| 47 | Ж***1 | Прокладка | |
| 48 | К***2 | Кольцо С42 ГОСТ 13941-86 | |
| 49 | П***5 | Подшипник ШС25 ГОСТ 3635-78 | |
| 50 | Ж***2 | Рычаг МКШ | |
| 51 | Р***1 | Гайка или ЖХН03.605 | |
| 52 | П***5 | Гайка М24х 1,5 | |
| 53 | М***р | Масленка 1.2.Ц6хр | |
| 54 | Ж***А | Серьга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
